SACHS Motorsport-Kupplungen von ZF Race Engineering stehen seit Jahrzehnten für Spitzenqualität im internationalen Motorsport. Der Anspruch: kontinuierliche Verbesserungen und die Bereitschaft, die Grenzen des Machbaren immer weiter zu verschieben. Von der leichtesten Kupplung in der Formel 1 bis zu bewährten Systemen in WRC, DTM, NASCAR, Le Mans oder der Rallye Dakar – ZF Motorsport-Technologie ist fester Bestandteil zahlreicher Siegerfahrzeuge weltweit.

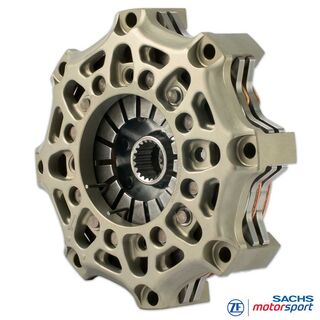

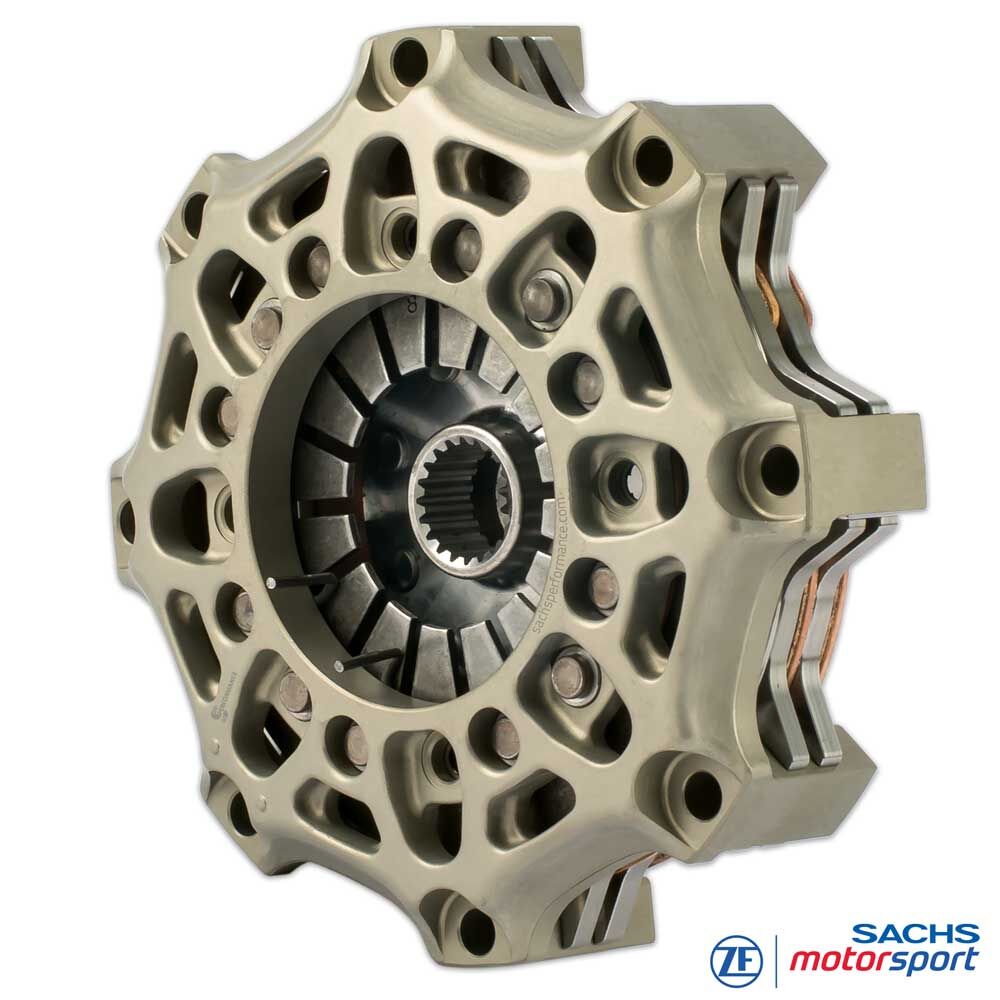

SACHS Motorsport-Kupplung
RCS 2/140 S3.4
Sintermetall 3,4 mm, starre Ausführung
Kompakt und effizient: Die zweischeibige SACHS RCS 2/140 S3.4 nutzt den kleinen 140-mm-Durchmesser für ein sehr geringes Massenträgheitsmoment und kurze Schaltfenster - der Motor dreht freier hoch, Schleppmoment sinkt und die Modulation bleibt präzise. Zwei Reibscheiben bündeln hohes Übertragungsvermögen bei flacher Bauhöhe - ideal, wenn der Bauraum in Formel-, Proto- und Rundstrecken-Setups knapp ist.
Der 3,4-mm-Sinterbelag trifft den sinnvollen Mittelweg: mehr Wärmekapazität und Verschleißreserve als 2,6-mm aufgesinterte Beläge, zugleich geringere thermische Trägheit und agileres Ansprechen als 5,2-mm Sinterpads. So bleibt der Druckpunkt über lange Stints stabil, das Einkuppeln reproduzierbar - auch bei hohen Scheibentemperaturen.
In dieser Auslegung überträgt die RCS 2/140 S3.4 bis zu 480 Nm maximales Motordrehmoment. Die niedrige Ausrückkraft von nur 2.400 N reduziert die Pedalkräfte, schont Ausrücklager und Hydraulik und unterstützt schnelle, konstante Schaltvorgänge. Systemgewicht 2,11 kg, Massenträgheit (MTM) 0,006549 kgm².
Vorteile
leicht
geringe Bauhöhe
geringe Masse und Massenträgheit
Geringere Masse
Eine der größten Stärken der RCS-Sinter-Kupplung ist ihre geringe Masse und die damit verbundene niedrige Massenträgheit.
Die SACHS RCS Motorsport-Kupplungen sind auf eine möglichst niedrige Masse ausgelegt und verfolgen das Ziel, das Drehmoment des Motors möglichst schnell und direkt an das Getriebe weiterzuleiten.
Durch Erleichterungsmaßnahmen im Kurbeltrieb, die das Massenträgheits-moment reduzieren, steigt das Beschleunigungsverhalten des Fahrzeugs in den unteren Gängen deutlich an.
Schnellere Beschleunigung
Hat z. B. die Kupplung ein Massenträgheitsmoment (Mtm) von 0,061 kgm2, wirkt dieses bei einer Getriebeübersetzungü von 13,4:1 (Übersetzungsverhältnis 1. Gang) am Antriebsrad mit dem 180-fachen Betrag (13,42). Rechnet man das Mtm in Fahrzeugmasse um, ergibt dies im 1. Gang ein Zusatzgewicht von ca. 145 kg, die es zu beschleunigen gilt.
Aufgrund der geringen Massenträgheit der SACHS RCS-Kupplung wird eine wesentliche Verkürzung der Schaltzeiten sowie eine schnellere Beschleunigung Ihres Fahrzeugs ermöglicht.
Die Technik

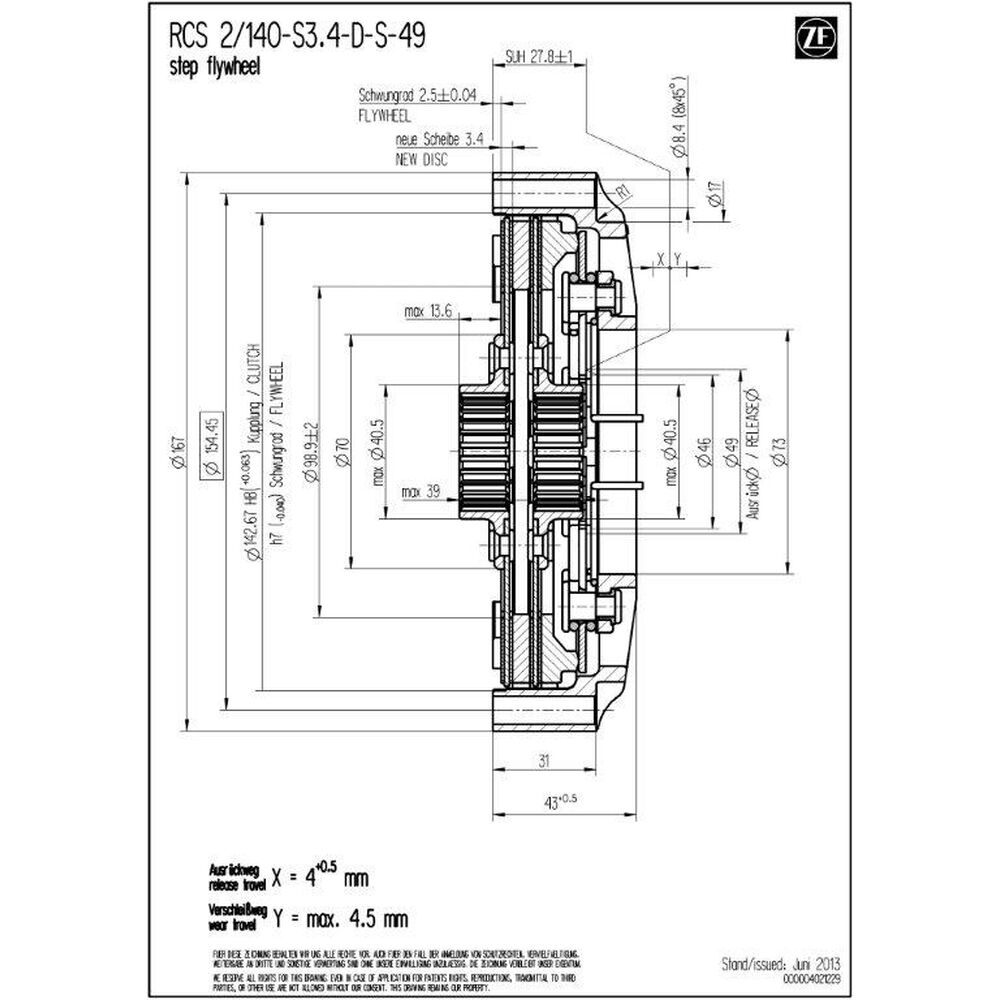

Technische Daten RCS 2/140:
- Maximales Motordrehmoment [Nm] : 480
- Ausrückdurchmesser [mm] : 49
- Ausrückkraft [N] : 2.400
- Ausrückweg [mm] : 4.5 +0.5
- Masse (Gewicht) [kg] : 2.11
- Massenträgheit [kgm2] : 0.006549
Kupplungsgehäuse
Geschmiedetes Aluminiumgehäuse mit hoher Steifigkeit bei geringer Masse; die Gehäusegeometrie fördert die Wärmeabfuhr und stabilisiert das Temperaturfenster des Kupplungspakets. Eine verschleißfeste Hartbeschichtung reduziert Reib- und Passungsverschleiß und erhöht die Laufleistung.
Kupplungsbelag – Sintermetall
Sintermetall steht für hohe Temperaturfestigkeit, stabile Reibzahl und Fade-Resistenz im trockenen Hochlast-Einsatz. Die 3,4-mm-Dicke liefert den ausgewogenen Kompromiss aus Wärmepuffer, Lebensdauer und niedriger rotierender Masse - ideal für häufige Lastwechsel und kurze Boxenstopp-Zyklen.
Kurzvergleich: 2,6-mm (aufgesintert) - sehr geringe Trägheit, sehr direkt; 5,2-mm Sinterpad - hohe Wärmekapazität und Verschleißreserve, dafür träger. 3,4-mm liegt dazwischen und sichert konstante Performance über längere Stints.
SACHS RCS Nabe
Die RCS 2/140 S3.4 ist mit unterschiedlichen Nabenprofilen erhältlich - präzise auf die jeweilige Getriebeeingangswelle abgestimmt. Verfügbare Nabenlängen (kurz, mittel, lang) ermöglichen die optimale Anpassung an den Bauraum und eine korrekte Betätigung. Das modulare RCS-140-System erlaubt die passgenaue Abstimmung auf Performance, thermische Belastbarkeit und Lebensdauer.
Lieferumfang

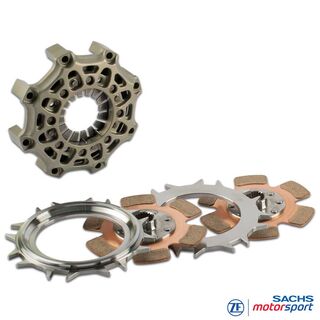

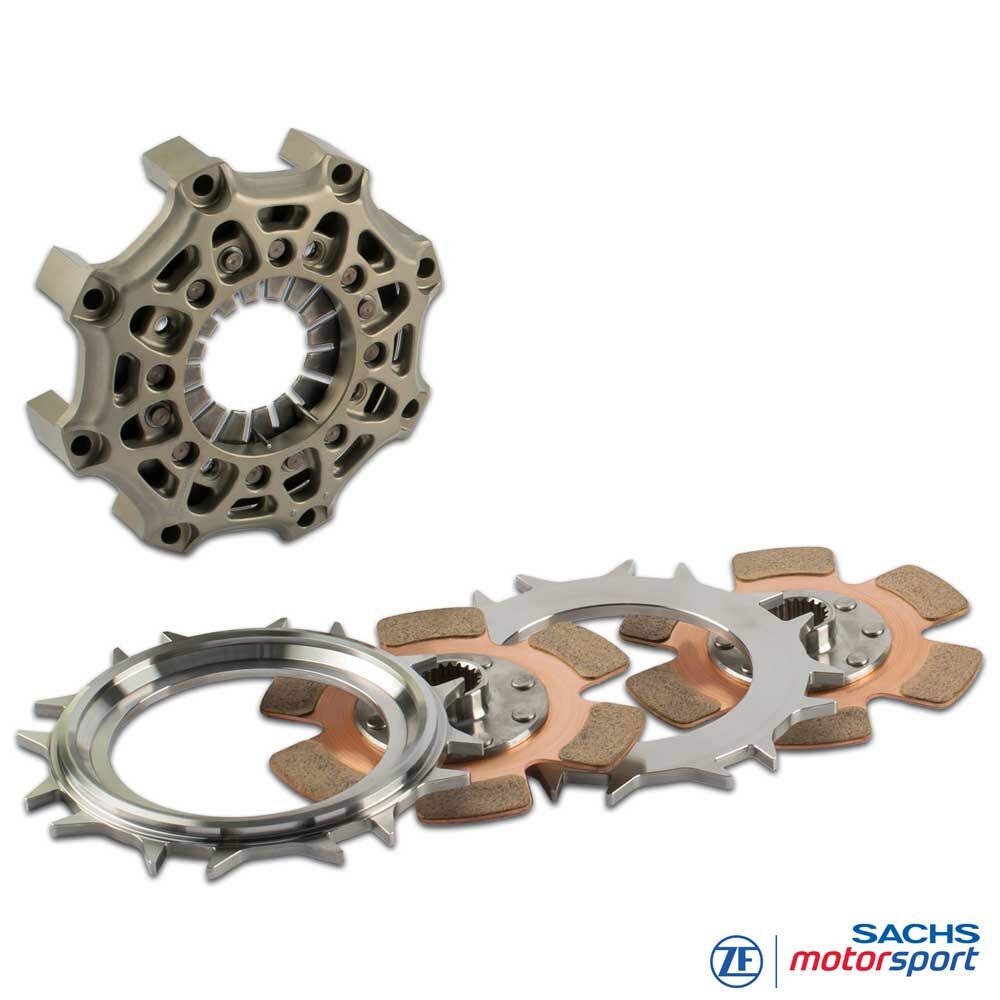

RCS 140 Kupplungsgehäuse (HA140), Aluminium
1x RCS 140 Anpressplatte (PP140), Stahl
1x RCS 140 Zwischenplatte (IP140), Stahl
2x RCS 140 Kupplungsscheibe, Sinter 3.4
Nabenlänge: variantenabhängig
Qualität Made in Germany
ZF Race Engineering zählt seit Jahren zu den Technologieführern im Motorsport. Das gebündelte Know-how aus dem Spitzen-Motorsport fließt direkt in die Entwicklung der RCS Motorsport-Kupplungen mit ein. Modernste Fertigungsmethoden, höchste Qualitätsstandards und Motorsport-Technologien machen die Kupplungen von ZF Motorsport zur ersten Wahl für maximale Performance und Zuverlässigkeit - auf der Rundstrecke ebenso wie im Rallye-, Touren- und Langstreckeneinsatz.
Einsatzgebiete
RUNDSTRECKE / TOURENWAGEN
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
FORMEL
Formula Ford,
Formula 3, Formula 4 etc. (RCS115/140)
RALLYE
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
Einbauhinweise:
Da SACHS RCS Motorsport-Kupplungen nicht speziell für ein Fahrzeug, sondern fahrzeugunabhängig entwickelt worden sind, muss das Fahrzeug an die modulare Kupplung angepasst werden. Die Kontur des Schwungrades, die Position, der Weg und die Form des Ausrückers sowie der maximal vorhandene Einbauraum müssen überprüft und gegebenenfalls angepasst werden.
Benötigte Angaben:
Bei der Bestellung Ihrer SACHS RCS-Kupplung muß das gewünschte Profil der Getriebeeingangswelle angegeben werden. Die unterschiedlichen angebotenen Profile sind unter „Nabenprofil“ aufgeführt.
Für Fragen zum Produkt stehen wir Ihnen gerne via E-Mail oder telefonisch unter +49 (0)40 / 3999 2118 zur Verfügung.
