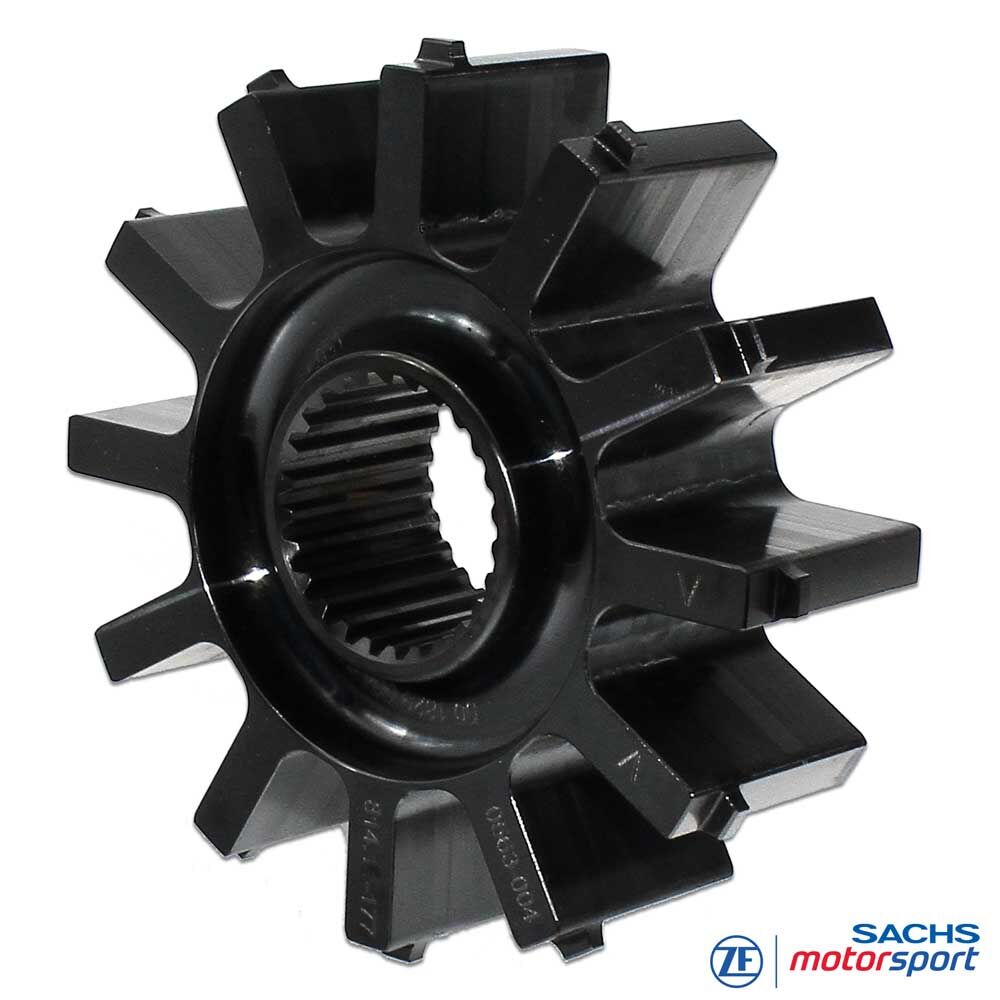

ZF Motorsport kopplingsnav för kolfiberkopplingar SACHS RCS 115 / 140 / 184
Kopplingsnavet är det vridmomentbärande hjärtat i din kolfiberracingkoppling: det sitter med positiv passning på växellådans ingående axel (invändig splines) och driver de kolfiberdrivna lamellerna säkert. För precisa starter, rena växlingar och maximal hållbarhet måste nav, splinesprofil och navlängd matcha din setup.
Fördelar med kopplingsnavet
- Noggrann vridmomentöverföring: Exakt passad splines på ingående axeln minimerar fretting och glapp.
- Korrekt setup: Finns som K (Flat/Short) och L (Long) - för korrekt stack height, frigång mot svänghjulsbultar och trycklager.
- Motorsportnivå: Högfast, värmebehandlat stål - svartoxiderad yta.
- Servicevänlig: Utbytbart komponent - kan ersättas utan att byta hela kopplingsenheten.
Kompatibilitet
För SACHS kolfiberkopplingar från ZF Motorsport i RCS-serien i storlekar RCS 115, RCS 140 och RCS 184. Välj RCS-storlek, splinesprofil (t.ex. 1.00"×23T, 1 1/8"×26T, 29×10 mm) och navlängd (K/L) som passar din växellåda och setup.
Tekniska data
| Komponent | Kopplingsnav (Clutch/Drive Hub) |
|---|---|
| Kompatibel produktlinje | SACHS RCS 115 · 140 · 184 kolfiberkopplingar från ZF Motorsport |
| Invändig splines | Matchar växellådans ingående axel (t.ex. 1.00"×23T, 1 1/8"×26T, 29×10 mm) |
| Navlängd | K (Flat/Short) eller L (Long) |
| Material | Högfast, värmebehandlat stål |
| Yta | Svartoxiderad |
| Funktion | Vridmomentöverföring - trimning av stack height och monteringsmått - frigång för trycklagret |
| Leveransinnehåll | 1 × kopplingsnav |
Praktik och montering
- Kontrollera splines: Bestäm tandantal och Ø på ingående axel exakt (mm eller tum) - observera toleranser.
- Stack height och mått: Kontrollera friktionspaketets tjocklek och måttsättning mot ritning - välj rätt K/L-längd.
- Montering: Rengör anliggningsytor - navet ska löpa lätt på axeln - en minimal mängd anti-seize är tillåten.
- Frigång: Säkerställ frigång till svänghjulsbultar och trycklager - kontrollera rundgång och planhet.
- Endast fackpersonal: Montering och inspektion enligt tillverkarens anvisningar - avsett för tävlingsbruk.
