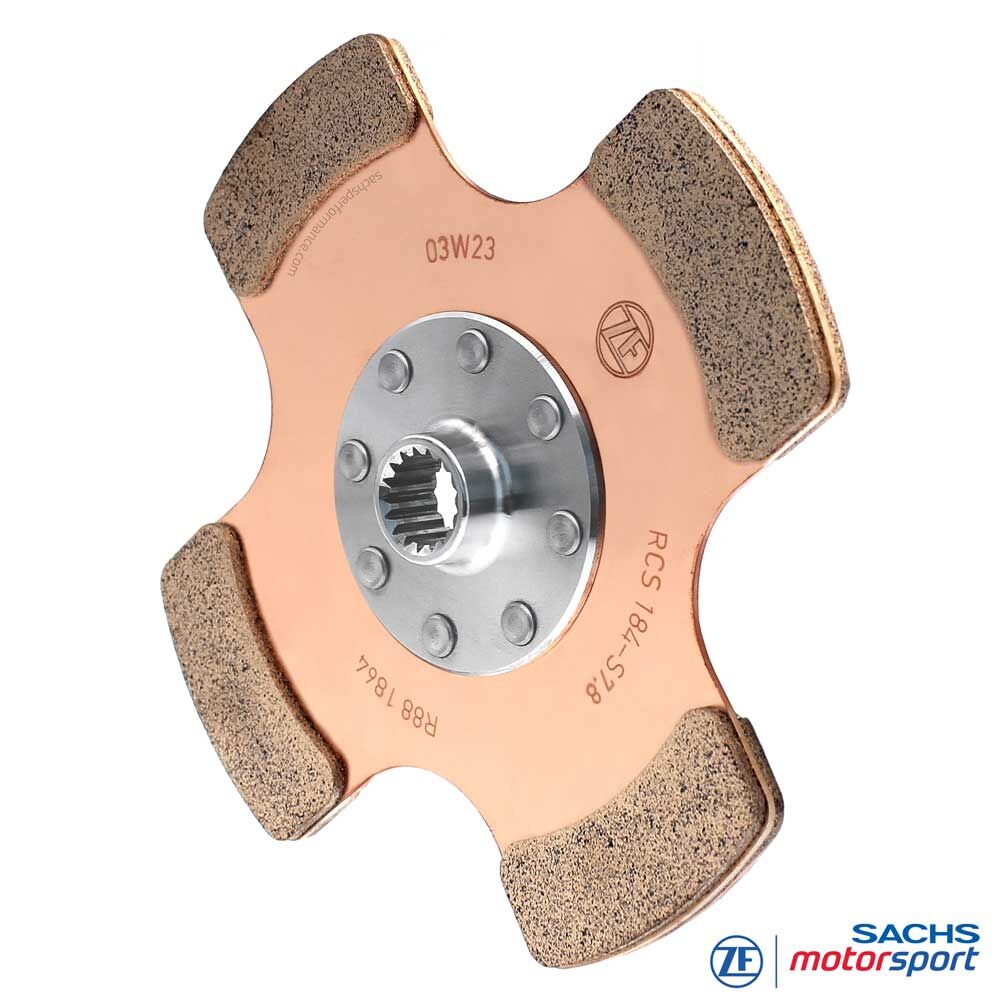

SACHS RCS 184 S7.8 Disco de embraiagem de competição 881864002266
Disco de embraiagem com pastilhas em metal sinterizado e espessura de revestimento de 7,8 mm para embraiagens de competição SACHS RCS 184
O disco de embraiagem com pastilhas em metal sinterizado SACHS RCS 184 S7.8 881864002266 é um disco arrastado de alta qualidade para embraiagens de competição multidisco modulares SACHS RCS 184. Combina o diâmetro de 184 mm com uma espessura de revestimento de 7,8 mm e foi concebido para resistência térmica, transmissão de força direta e funcionamento reproduzível no desporto motorizado.
O formato de 184 mm posiciona-se tecnicamente entre o RCS 140 muito compacto e o RCS 200 de grande formato. Assim, este disco de embraiagem oferece mais superfície de fricção e reserva de temperatura do que versões mais pequenas de 140 mm, mantendo-se mais compacto e reativo do que um sistema de 200 mm.
A versão S7.8 coloca a resistência e a reserva de material em primeiro plano. É adequada para veículos nos quais arranques repetidos, temperaturas elevadas da embraiagem e fases de carga mais longas devem ser combinados com um sistema de embraiagem o mais compacto possível.
A referência 881864002266 identifica a versão concretamente selecionada com o perfil de cubo adequado ao respetivo veio primário da caixa. O disco de embraiagem destina-se à utilização em configurações de embraiagem SACHS RCS 184 aprovadas.
Versões
Ref.: 881864002266
Sistema: embraiagem de competição multidisco SACHS RCS 184
Componente: disco de embraiagem / disco arrastado
Material de fricção: pastilhas em metal sinterizado fixadas por brasagem forte numa chapa portadora
Espessura de revestimento: 7,8 mm
Versão: disco de embraiagem rígido
Perfil de cubo: específico do veículo e da caixa, adequado ao veio primário da caixa
Nota: A referência 881864002266 identifica o disco de embraiagem com pastilhas em metal sinterizado SACHS RCS 184 S7.8 concretamente selecionado. Antes da montagem, a referência, o perfil de cubo, a versão de comprimento de cubo e a configuração de embraiagem RCS 184 aprovada devem ser comparados com a configuração existente do veículo e da caixa.
Vantagens num relance
Tamanho de 184 mm como equilíbrio entre resposta e reserva térmica
Espessura de revestimento de 7,8 mm para elevado volume de material de fricção e longa vida útil
Mais reserva de temperatura do que versões mais compactas de 140 mm
Mais compacto e ágil do que sistemas de grande formato de 200 mm
Transmissão de força estável sob elevada solicitação mecânica e térmica
Adequado para arranques repetidos, elevado trabalho de fricção e condições de utilização exigentes
Perfil de cubo específico do veículo para o respetivo veio primário da caixa
Compatível com embraiagens de competição modulares SACHS RCS 184 da ZF Motorsport
A técnica
Pastilhas sinterizadas 7,8 mm
O disco de embraiagem com pastilhas em metal sinterizado SACHS RCS 184 S7.8 881864002266 foi concebido para elevado trabalho de fricção, temperaturas elevadas e alterações repetidas de carga no desporto motorizado. As pastilhas em metal sinterizado são unidas à chapa portadora por brasagem forte e permitem um par de fricção resistente com comportamento de engate direto.
A espessura de revestimento de 7,8 mm oferece uma grande reserva de material dentro do sistema RCS 184. Por isso, este disco de embraiagem é especialmente adequado para aplicações em que a vida útil, a estabilidade térmica e a função reproduzível são mais importantes do que o menor peso rotativo possível.
O diâmetro de 184 mm cria um meio-termo prático entre construção compacta e capacidade térmica. Assim, o disco de embraiagem é adequado para veículos nos quais uma embraiagem de competição reativa deve ser combinada com uma reserva resistente.

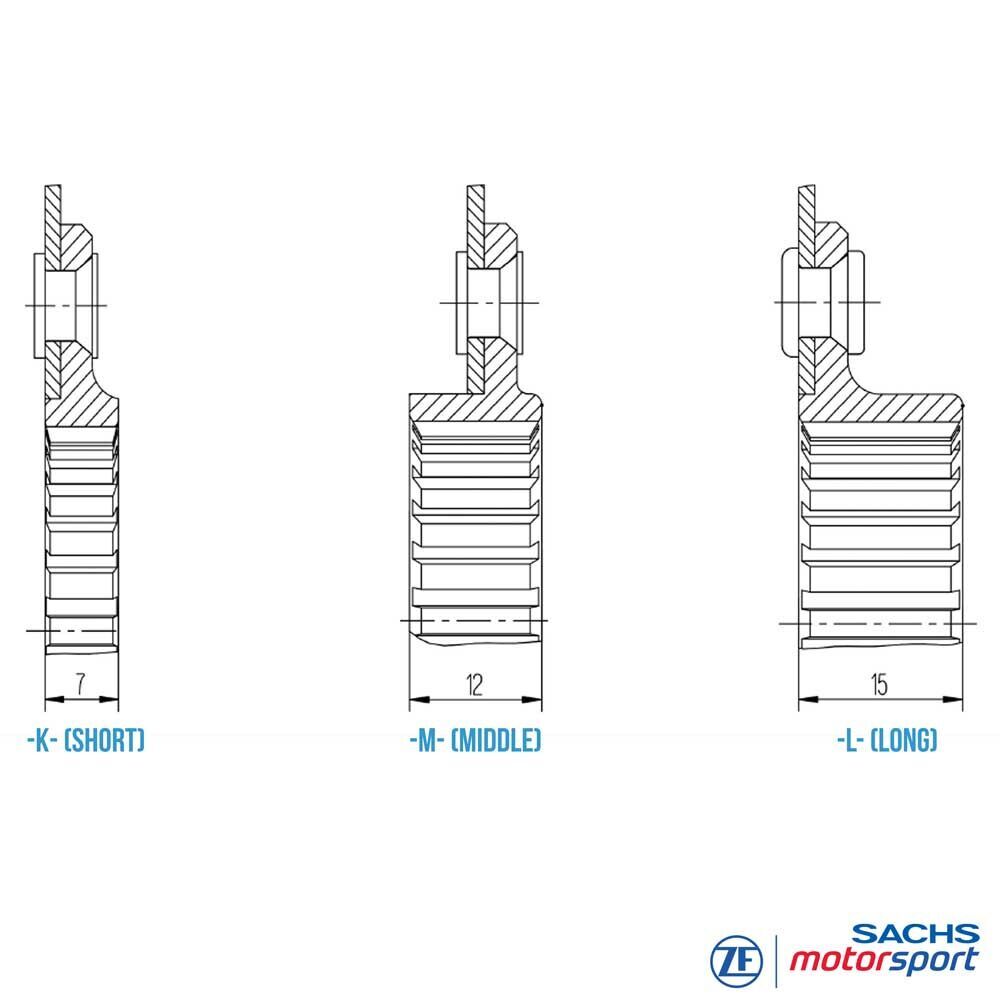

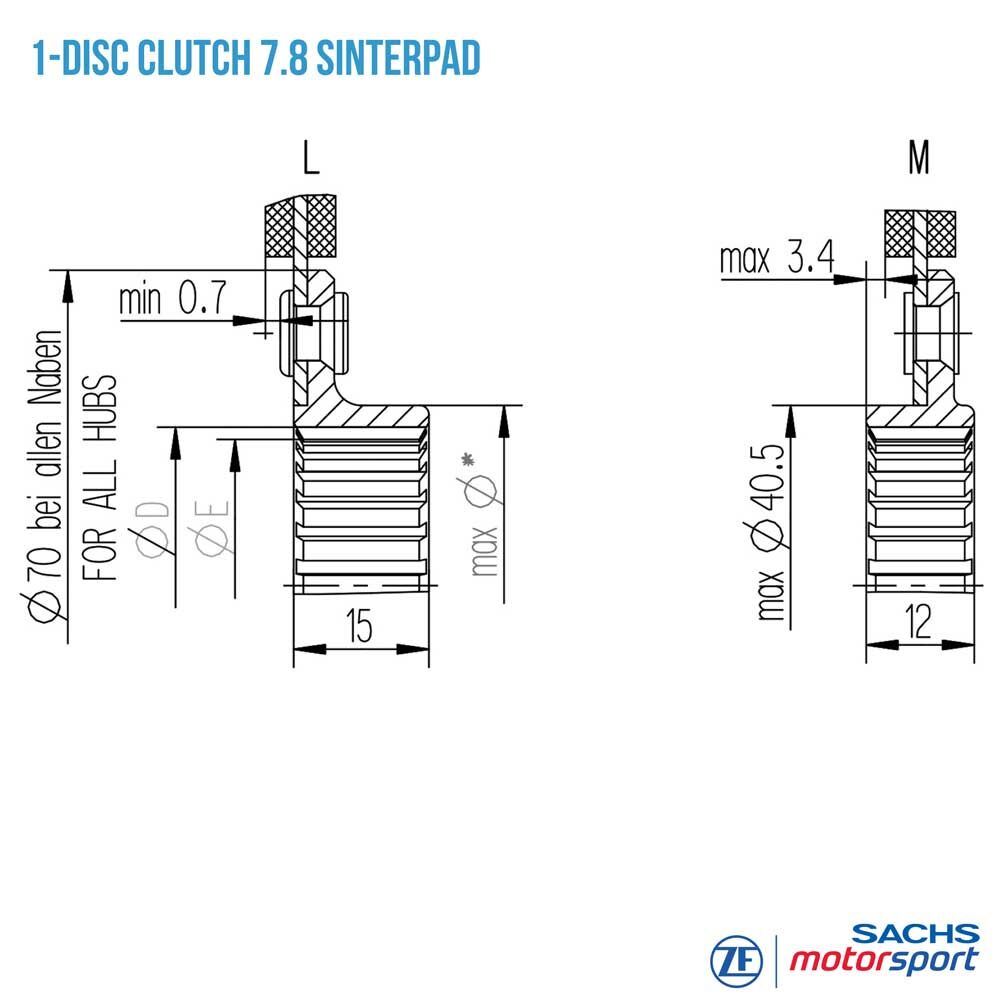

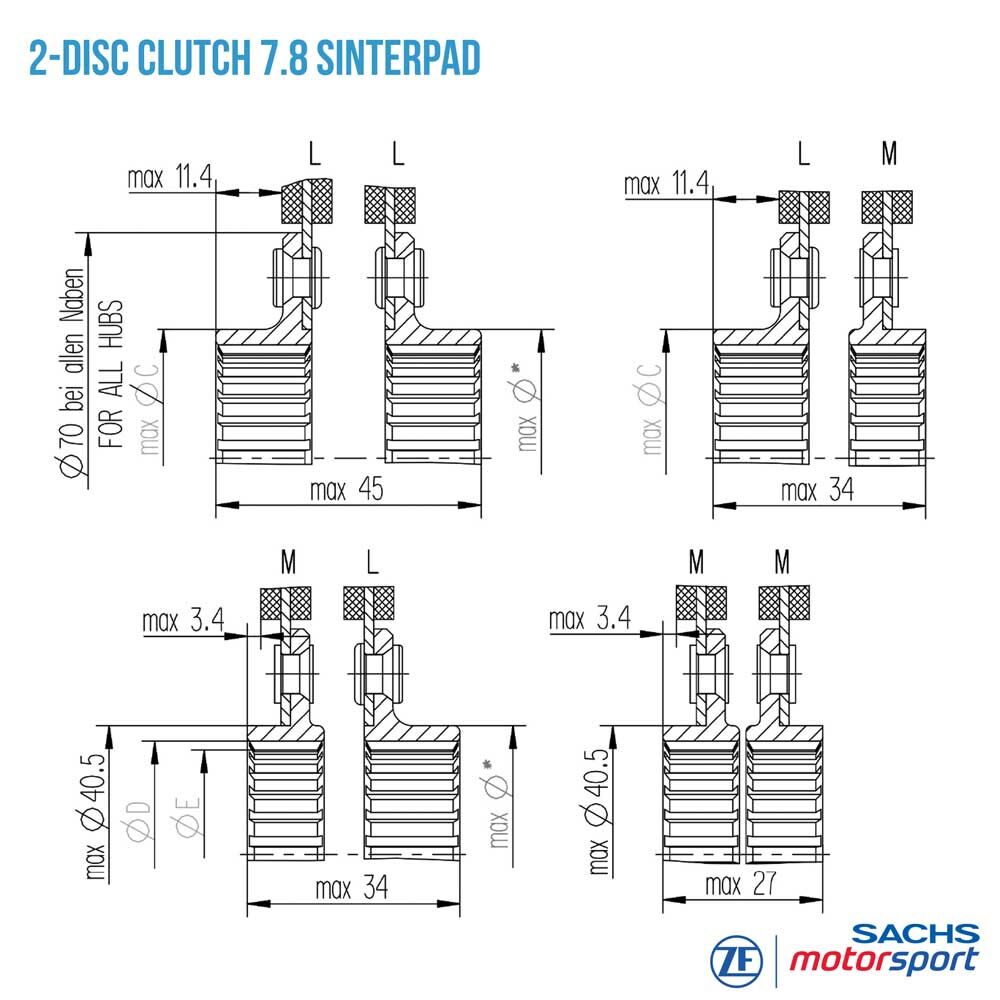

Perfil de cubo
O perfil de cubo do disco de embraiagem SACHS RCS 184 S7.8 881864002266 está adaptado ao respetivo veio primário da caixa. Desta forma, é criada uma ligação precisa entre o disco de embraiagem e a caixa, essencial para uma transmissão de força limpa e uma elevada segurança operacional no desporto motorizado.
Ao substituir um disco de embraiagem gasto, a versão existente do comprimento de cubo da embraiagem SACHS RCS 184 deve ser mantida exatamente. Em novas construções, conversões ou composições individuais de um conjunto de embraiagem RCS 184, só podem ser utilizadas as combinações de comprimentos de cubo aprovadas de fábrica para a respetiva configuração de embraiagem.
Antes da montagem, o perfil de cubo deve ser comparado com o veio primário da caixa existente, bem como com a carcaça de embraiagem, as placas intermédias, o prato de pressão e a configuração RCS 184 aprovada.
Sistema SACHS RCS 184
Como parte do sistema de embraiagem modular SACHS RCS 184, o disco de embraiagem é combinado com pratos de pressão, placas intermédias e carcaças de embraiagem aprovados. Os fatores decisivos são o número de discos, a espessura de revestimento, a altura de instalação e a afinação correta de todo o conjunto da embraiagem.
A referência 881864002266 identifica a versão concreta deste disco de embraiagem com pastilhas em metal sinterizado SACHS RCS 184 S7.8. Para uma função segura, o disco de embraiagem, os parceiros de fricção, a carcaça de embraiagem, o prato de pressão, as placas intermédias e as dimensões de montagem devem ser considerados como um sistema completo.
Áreas de aplicação
CIRCUITO / CARROS DE TURISMO
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
ENDURANCE
Séries de 24 horas,
GT World Challenge Europe, WEC, IMSA, Asian Le Mans Series etc.
RALLYCROSS/AUTOCROSS
World RX
European Rallycross Championship, CEAX, SCCA Solo etc.
RALLY
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
