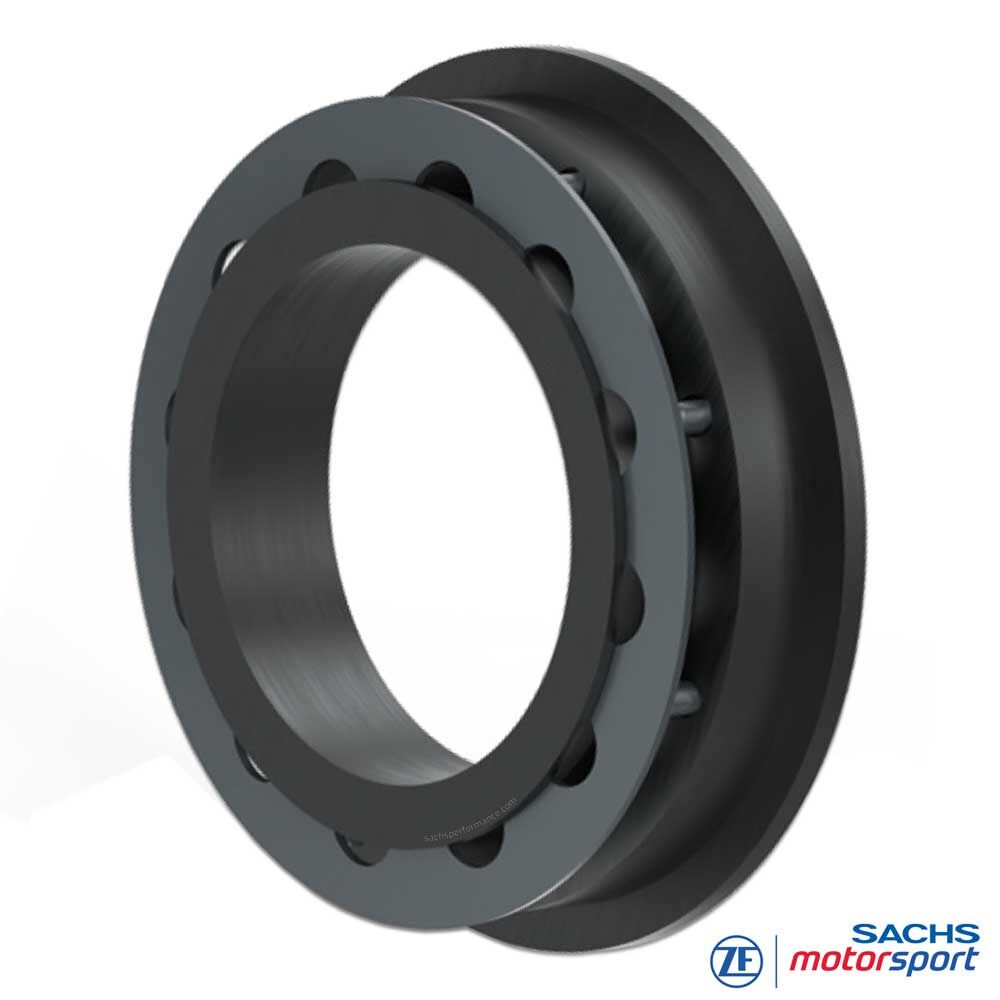

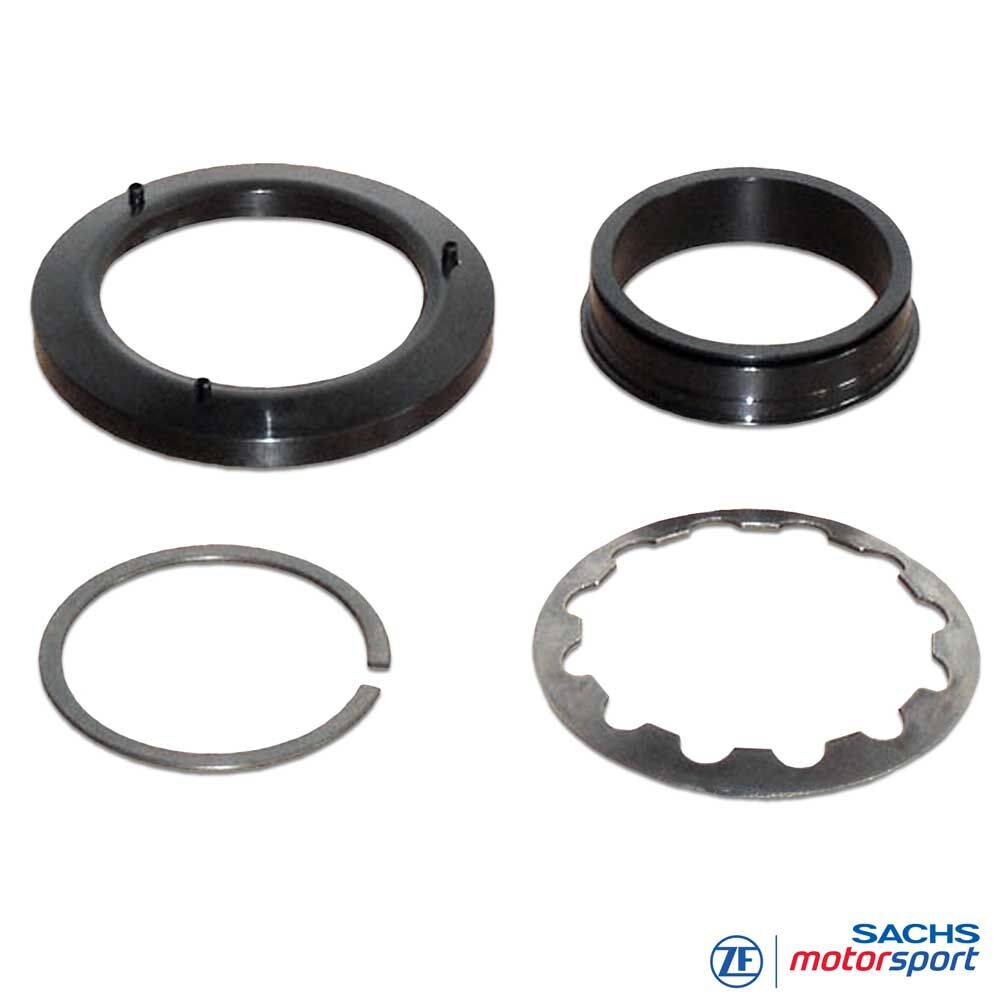

SACHS RCS stelringen
Aangezien racekoppelingen niet voertuigspecifiek zijn, moet de SACHS RCS-koppeling van ZF Motorsport worden aangepast aan de beschikbare installatieruimte in elk voertuig.
Om de axiale positie van het druklager / cylindersluiter te compenseren, kunnen zogenaamde “stelringen” op de diaphragmaveer van de RCS 140-koppeling worden gemonteerd. Stelringen zijn verkrijgbaar in verschillende hoogtes (5–15 mm).
Installatie-instructies
Als een stelring wordt gebruikt, kan een standaard druklager met vlak contactvlak worden toegepast. Standaard lagers hebben doorgaans een vlak contactvlak. Daarom moet bij gebruik van een standaard vlak contactvlak–lager altijd een stelring worden gemonteerd.
De genoemde stelringen zijn uitsluitend geschikt voor RCS 140-koppelingen met twee diafragmaveren en een diafragma contactdiameter van Ø 49 mm.
