Kit di spessori frizione 003074000434
Shim kit per frizione in carbonio SACHS RCC 2/140
Prestazioni costanti tra gli interventi: lo shim kit RCC 140 003074000434 di ZF Motorsport compensa l’usura del pacco in carbonio e ripristina la cinematica originaria della molla a diaframma. La capacità di coppia della racing clutch da 140 mm resta stabile, con pedale preciso e forza di serraggio ripetibile.

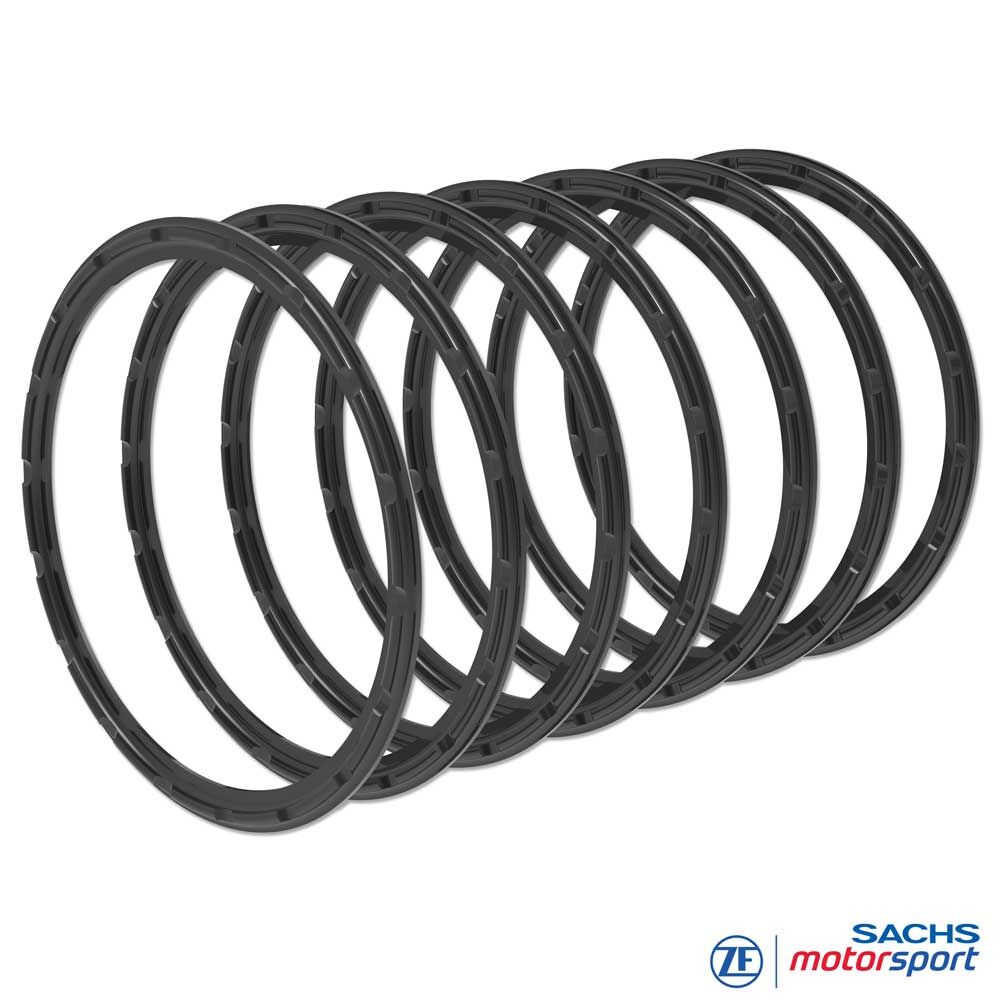

Contenuto kit: 7 anelli di pressione con passi da 0,50 mm per setup precisi.
Compensazione massima: fino a 4,30 mm (tramite i singoli anelli appropriati; vedi tabella).
Vantaggi
Kit completo per massima compensazione usura
Maggiore durata dello stack in carbonio
Capacità di coppia stabile
Regolazione fine a passi
Alta qualità costruttiva
Facile manutenzione
Tecnica
Shim kit RCC 140
Funzione: compensazione mirata dell’usura dello stack in carbonio regolando la quota di fulcro/serraggio sulla piastra base frizione. Oltre il limite d’usura la capacità cala rapidamente (slittamento, calore, corsa eccessiva). Gli anelli del kit ripristinano con precisione l’altezza d’installazione e la cinematica.
Passi: incrementi da 0,50 mm per il ripristino esatto della quota.
Kit: 7 anelli; compensazione fino a 4,30 mm.
Materiale: acciaio bonificato ad alta resistenza, brunito.
Qualità: secondo specifica ZF Motorsport; tolleranze strette di planarietà e spessore.
Pratica / montaggio
Misurare la stack height secondo la serie.
Target/reale: usare la tabella usura RCC 140; la differenza definisce il passo dell’anello.
Selezione: scegliere l’anello per restare nell’intervallo nominale; evitare sovracompensazioni.
Limite d’usura: se superato, sostituire il pacco in carbonio.

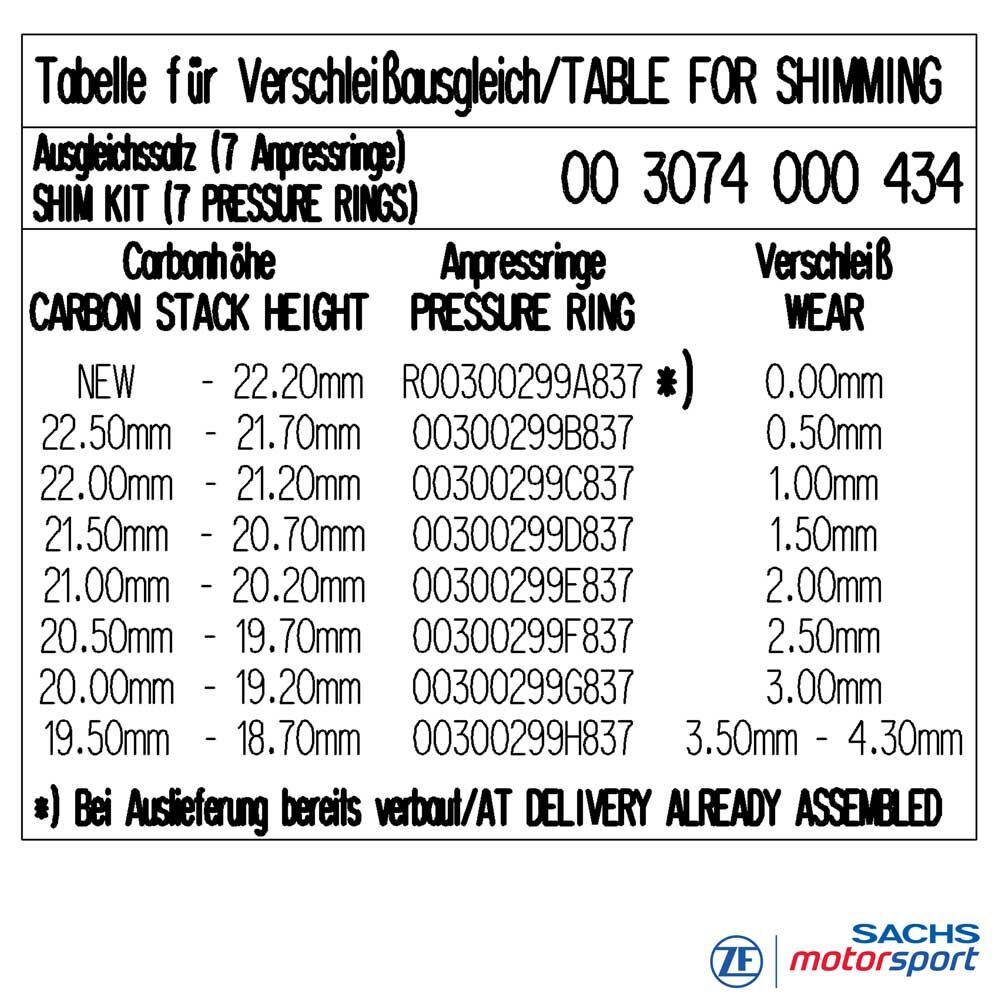

Tabella di compensazione
| Altezza carbonio | Anello / codice | Compensazione |
|---|---|---|
| Nuovo – 22,20 mm | R00300299A837 | 0,00 mm* |
| 22,50 – 21,70 mm | 00300299B837 | 0,50 mm |
| 22,00 – 21,20 mm | 00300299C837 | 1,00 mm |
| 22,50 – 21,70 mm | 00300299D837 | 1,50 mm |
| 21,00 – 20,20 mm | 00300299E837 | 2,00 mm |
| 20,50 – 19,70 mm | 00300299F837 | 2,50 mm |
| 20,00 – 19,20 mm | 00300299G837 | 3,00 mm |
| 19,50 – 18,70 mm | 00300299H837 | 3,50 – 4,30 mm |
* Anello di riferimento (nuovo), nessuna compensazione.
