Kit de compensación de desgaste del embrague de carbono RCS 2/140-Y

Descripción

Fabricante

Fabricante: ZF Race Engineering GmbH, Ernst-Sachs-Straße 62, 97424 Schweinfurt, Deutschland, www.zf.com

Etiquetas del producto

Kit de arandelas de ajuste del embrague 003074000434

Shim kit para embrague de carbono SACHS RCC 2/140

Rendimiento constante entre mantenimientos: el shim kit RCC 140 003074000434 de ZF Motorsport compensa el desgaste del paquete de carbono y restablece la cinemática original del muelle de diafragma. La capacidad de par del embrague de competición de 140 mm se mantiene estable, con tacto de pedal limpio y fuerza de apriete reproducible.

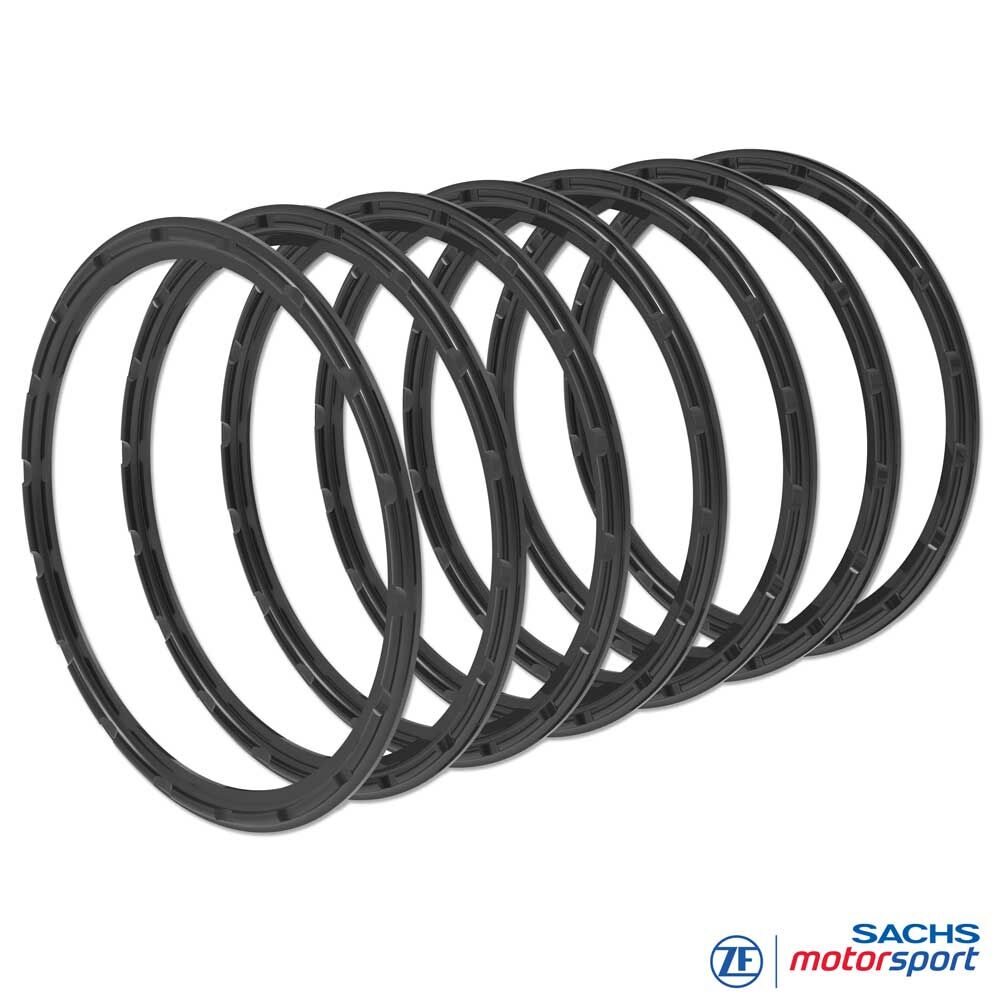

Contenido del kit: 7 anillos de presión con incrementos de 0,50 mm para ajustes precisos.
Compensación máxima: hasta 4,30 mm (mediante anillos individuales adecuados; ver tabla).

Kit de compensación de desgaste del embrague de carbono RCS 2/140-Y

Ventajas

Kit completo para máxima compensación de desgaste

Mayor vida útil del paquete de carbono

Capacidad de par estable

Ajuste por pasos finos

Máxima calidad de fabricación

Fácil mantenimiento

Técnica

Shim kit RCC 140

Función: compensación dirigida del desgaste del stack de carbono ajustando la cota de apoyo/abrazo en la placa base del embrague. Si se supera el límite admisible, la capacidad cae rápidamente (deslizamiento, sobrecalentamiento, recorrido de desembrague excesivo). Los anillos del kit restablecen con precisión la altura de instalación y la cinemática.

Incrementos: pasos de 0,50 mm para una restitución exacta.

Kit: 7 anillos; compensación hasta 4,30 mm.

Material: acero templado de alta resistencia, bruñido.

Calidad: según especificación ZF Motorsport; tolerancias estrictas de espesor y excentricidad.

Práctica / montaje

Medición de la stack height según la serie.

Objetivo/real: usar la tabla de desgaste RCC 140; la diferencia define el paso del anillo requerido.

Selección: elegir el anillo para mantener la altura en el rango nominal; evitar sobrecompensación.

Límite de desgaste: si se supera, sustituir el paquete de carbono.

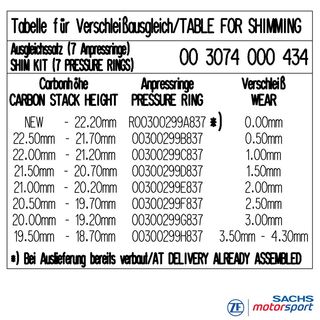

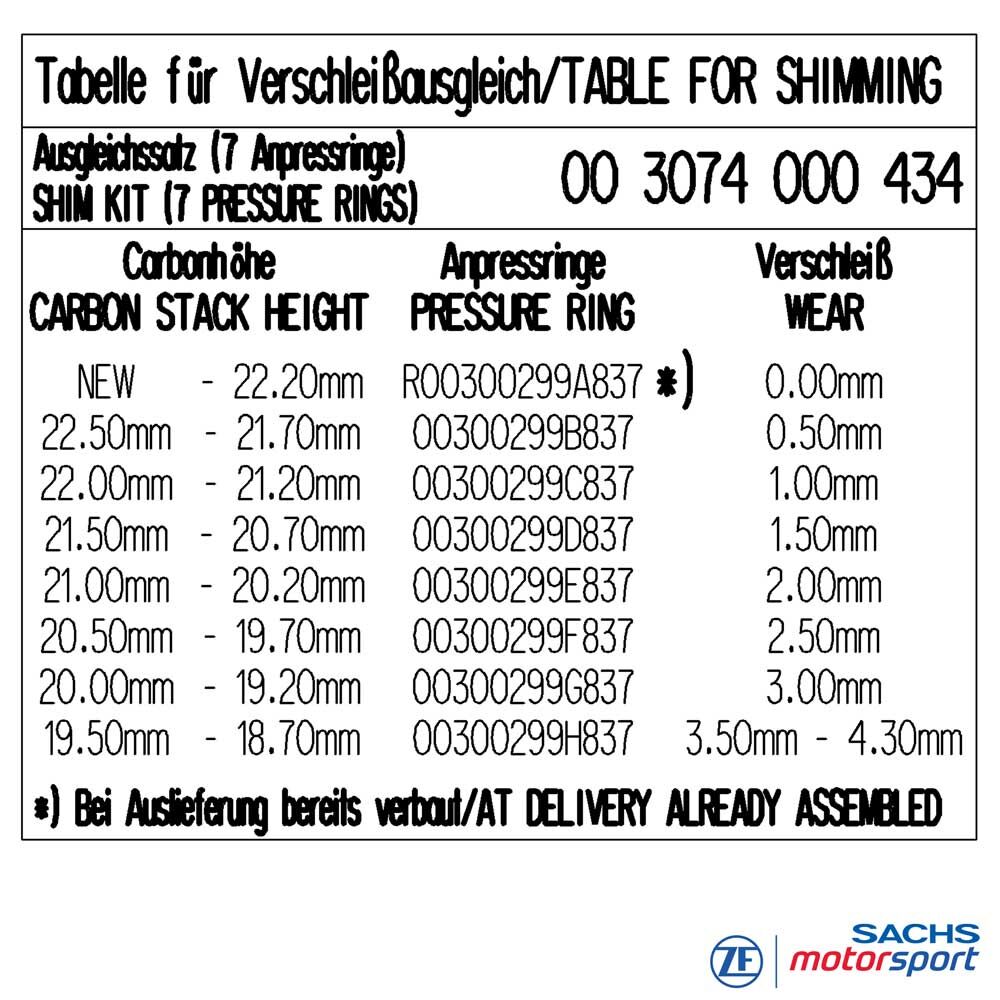

Tabla de compensación

Altura del carbono	Anillo / n.º pieza	Compensación
Nuevo – 22,20 mm	R00300299A837	0,00 mm*
22,50 – 21,70 mm	00300299B837	0,50 mm
22,00 – 21,20 mm	00300299C837	1,00 mm
22,50 – 21,70 mm	00300299D837	1,50 mm
21,00 – 20,20 mm	00300299E837	2,00 mm
20,50 – 19,70 mm	00300299F837	2,50 mm
20,00 – 19,20 mm	00300299G837	3,00 mm
19,50 – 18,70 mm	00300299H837	3,50 – 4,30 mm

* Anillo de referencia (nuevo), sin compensación.
