Zestaw podkładek regulacyjnych sprzęgła 003074000434
Shim kit do karbonowego sprzęgła SACHS RCC 2/140
Stałe osiągi pomiędzy przeglądami: shim kit RCC 140 003074000434 od ZF Motorsport kompensuje zużycie pakietu karbonowego i przywraca pierwotną kinematykę sprężyny talerzowej. Zdolność przenoszenia momentu 140 mm karbonowego sprzęgła wyścigowego pozostaje stabilna, z precyzyjnym wyczuciem pedału i powtarzalną siłą zacisku.

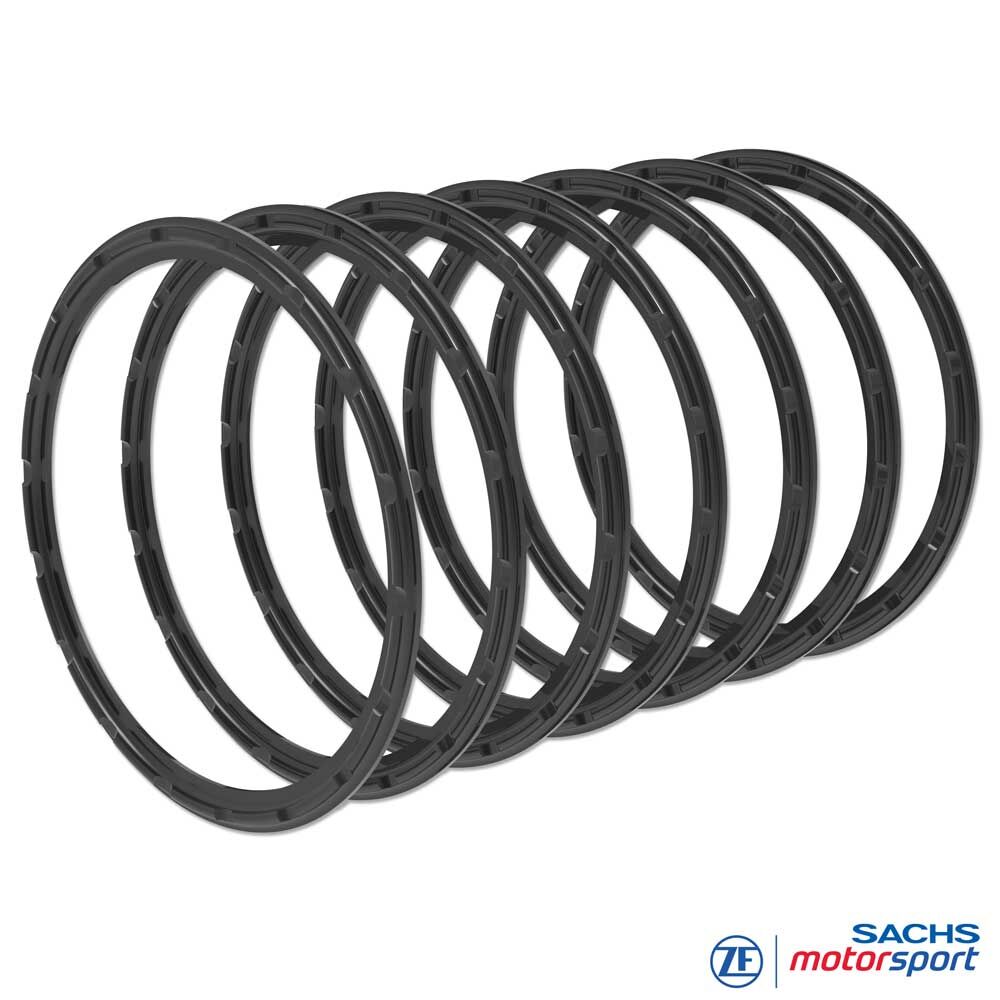

Zawartość zestawu: 7 pierścieni dociskowych w krokach co 0,50 mm do precyzyjnych ustawieiń serwisowych.
Maksymalna kompensacja zużycia: do 4,30 mm (odpowiednimi pojedynczymi pierścieniami; patrz tabela).
Zalety
Kompletny zestaw do maksymalnej kompensacji zużycia
Najdłuższa żywotność pakietu karbonowego
Stabilna pojemność momentowa
Precyzyjna regulacja stopniowa
Wysoka jakość wykonania
Przyjazny serwis
Technika
Shim kit RCC 140
Funkcja: celowa kompensacja zużycia stosu karbonowego poprzez korektę wymiaru podparcia/docisku na płycie bazowej sprzęgła. Po przekroczeniu dopuszczalnego limitu pojawia się poślizg, przegrzewanie oraz nadmierny skok wysprzęglania. Pierścienie z zestawu precyzyjnie przywracają wysokość montażową i kinematykę.
Stopniowanie: przyrosty co 0,50 mm dla dokładnej rekalkibracji wysokości.
Zestaw: 7 pierścieni; kompensacja do 4,30 mm.
Materiał: wysokowytrzymała stal ulepszana cieplnie, brunirowana.
Jakość: zgodnie ze specyfikacją ZF Motorsport; wąskie tolerancje bicia i grubości.
Praktyka / wskazówki montażowe
Pomiar wysokości stosu: określić pakiet (tarcze cierne i pośrednie) wg dokumentacji serii.
Cel/rzeczywistość: tabela zużycia RCC 140; różnica wyznacza wymaganą „stopę” pierścienia.
Dobór: wybrać pierścień tak, by wysokość mieściła się w nominale; unikać nadkompensacji.
Limit zużycia: po przekroczeniu należy wymienić pakiet karbonowy.

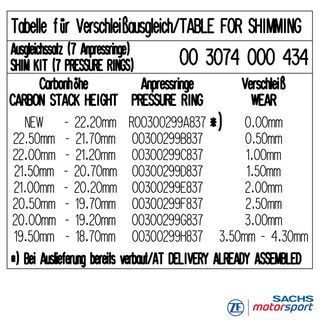

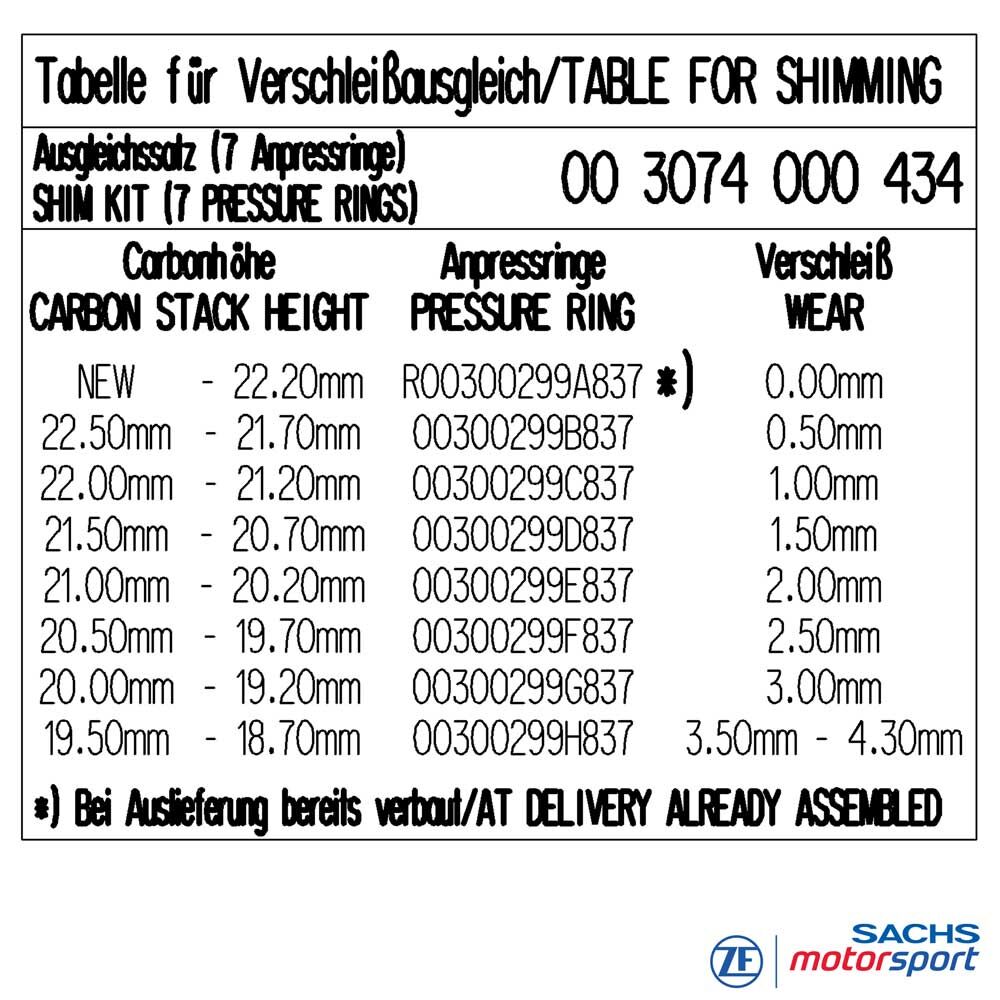

Tabela kompensacji
| Wysokość pakietu karbonowego | Pierścień / nr artykułu | Kompensacja |
|---|---|---|
| Nowy – 22,20 mm | R00300299A837 | 0,00 mm* |
| 22,50 – 21,70 mm | 00300299B837 | 0,50 mm |
| 22,00 – 21,20 mm | 00300299C837 | 1,00 mm |
| 22,50 – 21,70 mm | 00300299D837 | 1,50 mm |
| 21,00 – 20,20 mm | 00300299E837 | 2,00 mm |
| 20,50 – 19,70 mm | 00300299F837 | 2,50 mm |
| 20,00 – 19,20 mm | 00300299G837 | 3,00 mm |
| 19,50 – 18,70 mm | 00300299H837 | 3,50 – 4,30 mm |
* Pierścień referencyjny (stan nowy), bez kompensacji.
