Kit de calços da embraiagem 003074000434
Shim kit para embraiagem em carbono SACHS RCC 2/140
Desempenho consistente entre serviços: o shim kit RCC 140 003074000434 da ZF Motorsport compensa o desgaste do conjunto em carbono e restabelece a cinemática original da mola diafragma. A capacidade de binário da racing clutch de 140 mm mantém-se estável, com pedal definido e força de aperto reprodutível.

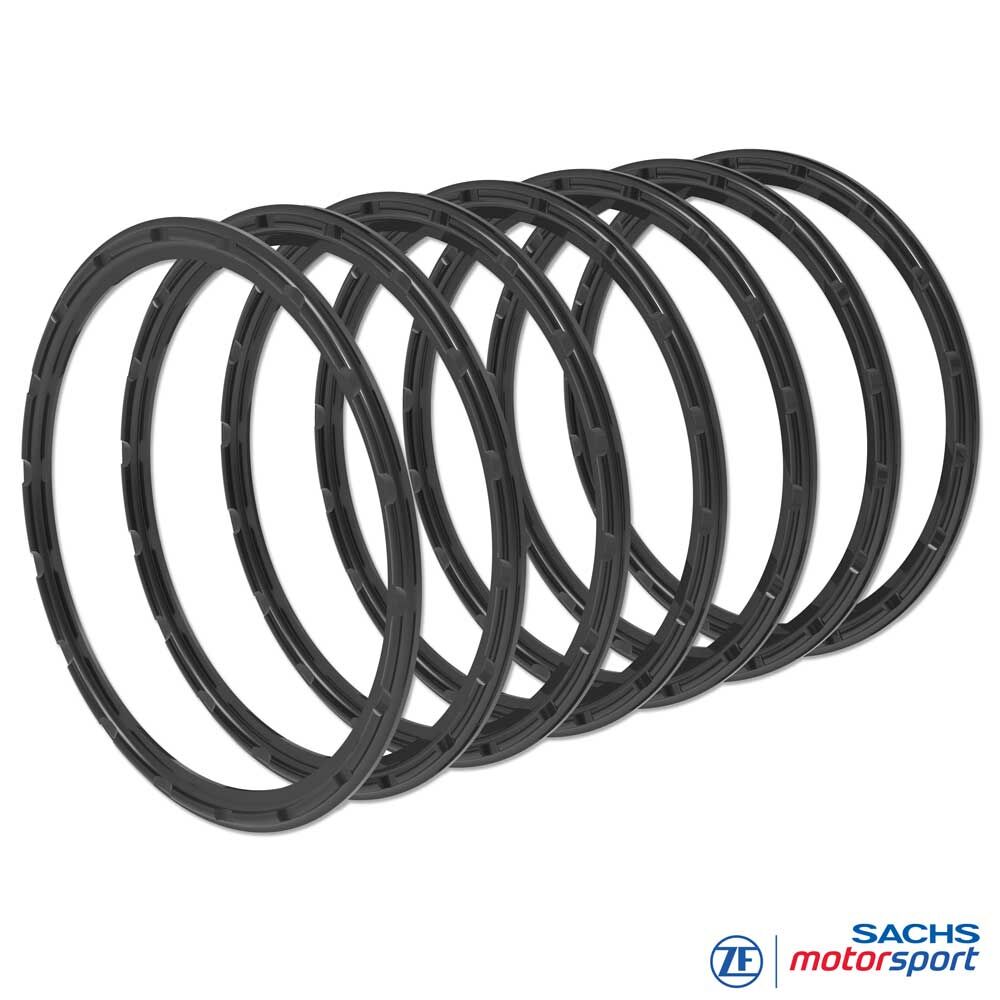

Conteúdo do kit: 7 anéis de pressão com passos de 0,50 mm para afinações precisas.
Compensação máxima: até 4,30 mm (através dos anéis individuais adequados; ver tabela).
Vantagens
Kit completo para compensação máxima de desgaste
Maior vida útil do conjunto em carbono
Capacidade de binário estável
Ajuste em passos finos
Elevada qualidade de fabricação
Fácil manutenção
Técnica
Shim kit RCC 140
Função: compensação dirigida do desgaste do stack em carbono ajustando a cota de apoio/aperte na placa base da embraiagem. Se o limite admissível for ultrapassado, a capacidade cai rapidamente (derrapagem, aquecimento, curso excessivo). Os anéis do kit repõem com precisão a altura de instalação e a cinemática.
Passos: incrementos de 0,50 mm para reposição exata.
Kit: 7 anéis; compensação até 4,30 mm.
Material: aço temperado de alta resistência, brunido.
Qualidade: segundo especificação ZF Motorsport; tolerâncias apertadas de batimento e espessura.
Prática / montagem
Medição da stack height conforme a série.
Objetivo/real: usar a tabela de desgaste RCC 140; a diferença define o passo do anel.
Seleção: escolher o anel para manter a altura no intervalo nominal; evitar sobrecompensação.
Limite de desgaste: se excedido, substituir o conjunto em carbono.
Tabela de compensação
| Altura do carbono | Anel / ref. | Compensação |
|---|---|---|
| Novo – 22,20 mm | R00300299A837 | 0,00 mm* |
| 22,50 – 21,70 mm | 00300299B837 | 0,50 mm |
| 22,00 – 21,20 mm | 00300299C837 | 1,00 mm |
| 22,50 – 21,70 mm | 00300299D837 | 1,50 mm |
| 21,00 – 20,20 mm | 00300299E837 | 2,00 mm |
| 20,50 – 19,70 mm | 00300299F837 | 2,50 mm |
| 20,00 – 19,20 mm | 00300299G837 | 3,00 mm |
| 19,50 – 18,70 mm | 00300299H837 | 3,50 – 4,30 mm |
* Anel de referência (novo), sem compensação.
