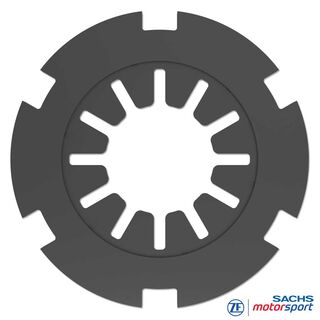

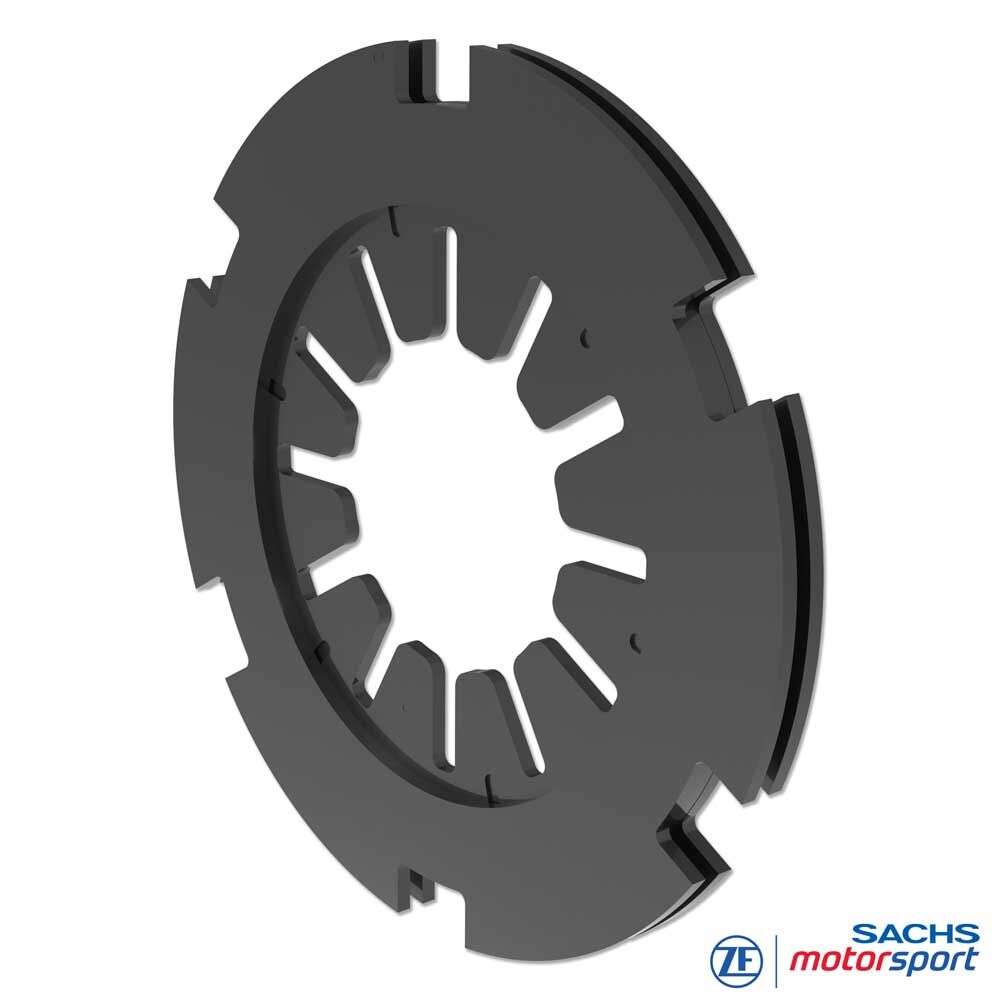

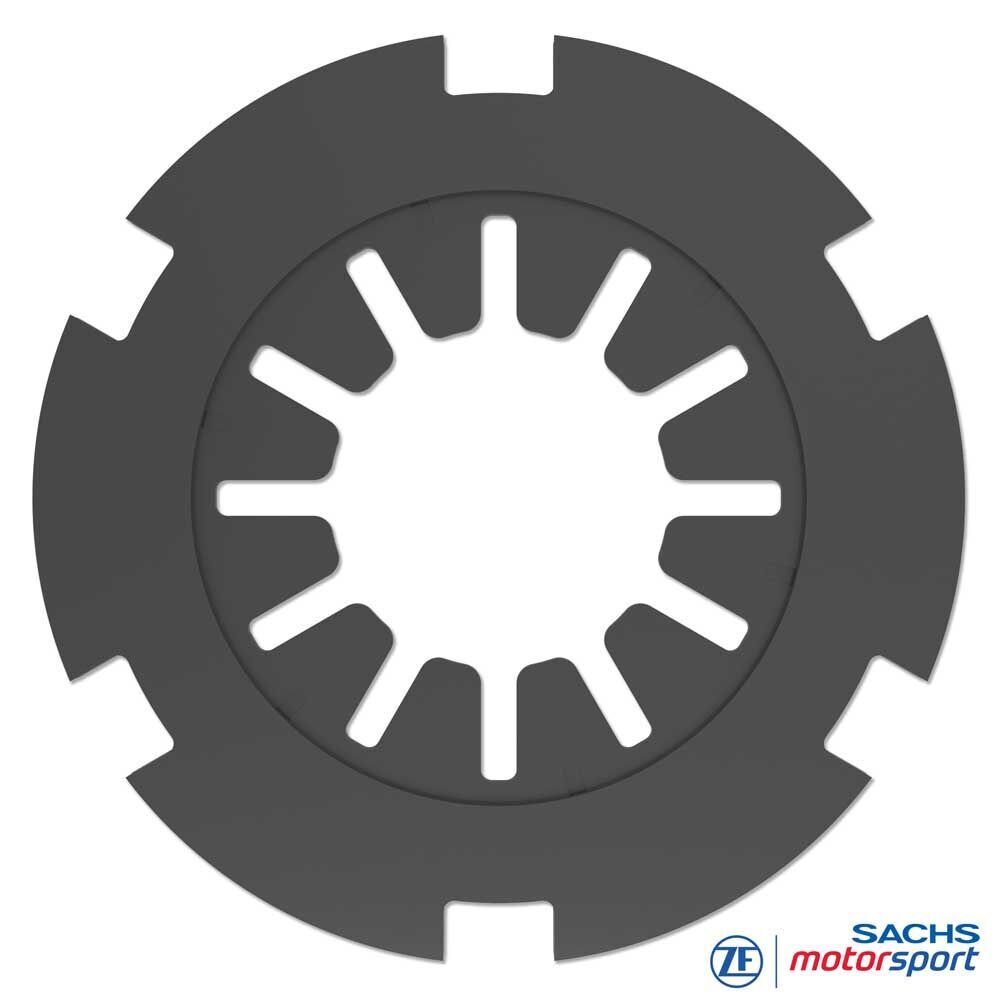

Kupplung-Carbon-Paket 003074000226
Ersatz-Reibpaket für SACHS Carbon-Motorsportkupplung RCC 1/184
Das RCS 1/184 Carbon-Paket, bestehend aus einer Reibscheibe und zwei Zwischenplatten, stellt die nominelle Carbon-Stapeldicke (Stackhöhe) wieder her und damit die korrekte Kinematik der Tellerfeder. Bei der RCC 184 ist die Grundplatte konstruktiv in mehreren Bauhöhen verfügbar; der Verschleißausgleich erfolgt über die Auswahl der passenden Grundplatte und des Anpressrings. So bleiben Drehmomentkapazität, Pedalgefühl und Klemmlast über das gesamte Serviceintervall hinweg konstant. Das Carbon-Paket kommt zum Einsatz, sobald der maximal mögliche Verschleißausgleich ausgeschöpft ist.
Vorteile auf einem Blick:
Stabile Drehmomentkapazität im Ziel-Stack
Carbon Qualität aus der Formel 1
Reproduzierbare Klemmlast, sauberes Pedalgefühl
Geringe Masse/Massenträgheit, hohe thermische Robustheit
Höchste Fertigungsqualität, geringste Toleranzen
Technik
Carbon Paket RCC 184
Austausch eines verschlissenen Carbon-Reibpakets bei RCC 1/184-Kupplungen nach Erreichen der Verschleißgrenze oder bei ungleichmäßigem Verschleiß. Die exakte Stack-Höhe wird nach dem Einbau über die passende Grundplatte und Anpressring eingestellt; falsche (zu frühe/zu dicke) Grundplatten oder Ringstufen führen zu Fehlfunktion.
Praxis / Einbauhinweise
Stack-Höhe messen: Carbon-Paket (Reib- und Zwischenplatten) ermitteln; Messpunkte gemäß RCC 184 Baureihenvorgabe.
Ringwahl: Bei Ersetzung des Carbon-Pakets einen neuen Referenz-Anpressring verwenden, um die ursprünglich vorgesehene „Wear-In“/Stack-Geometrie wiederherzustellen.
Revision Grundplatte: Bei jeder Revision Planlauf/Oberfläche/Dicke prüfen und bei Bedarf zusammen mit dem neuen Anpressring mit ersetzen.
Funktionsprüfung: Nach Montage Release-Hub/-Spiel prüfen; Fehljustage verursacht Schlupf und Hitze.
