Designad för att göra
skillnad
SACHS motorsportkopplingar från ZF Race Engineering har i decennier stått för högsta kvalitet inom internationell racing. Ambitionen: ständig förbättring och att flytta gränserna. Från den lättaste kopplingen i Formel 1 till beprövade tvåskiviga och flerskiviga system i WRC, DTM, NASCAR, Le Mans och Dakar Rally - ZF Motorsport-teknik är en nyckel i otaliga vinnarbilar världen över.

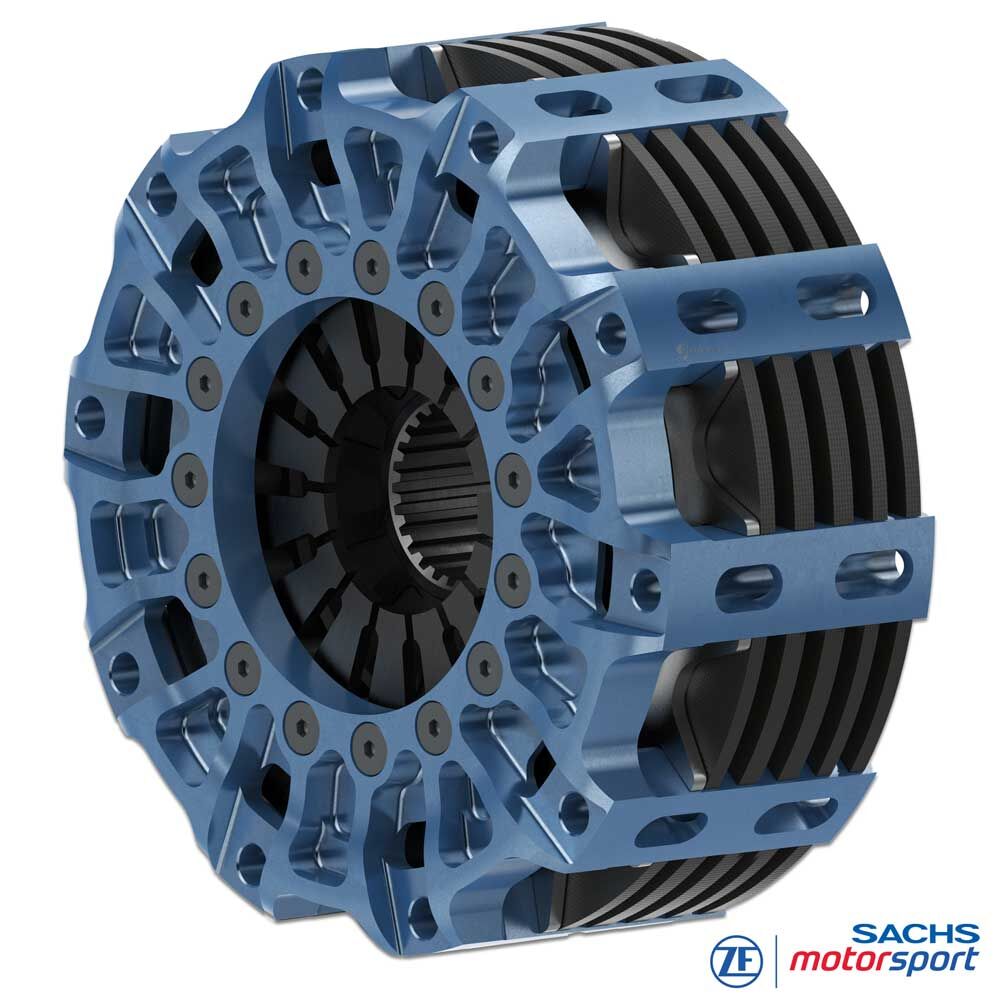

SACHS Kolfiber Racingkoppling
RCC 4/115
The Clutch of Competence
ZF Race Engineering erbjuder ett brett sortiment av kopplingar för nästan alla motorsportklasser. SACHS kolfiberkopplingar (RCC) används från standardvagn och rally till Formula 1. Hela ZF Motorsports produktprogram drar nytta av toppteknik från serier som Formula 1, SuperGT och WRC.
Utvecklingsfokus för RCC 115 kolfiberkoppling: minimal diameter, lågsta vikt och tröghetsmoment - kombinerat med hög temperaturtålighet och konsekvent maximal prestanda. Direkt tekniköverföring från ZF Motorsports Formula 1-kopplingar.
RCC 4/115 är konstruerad för högsta vridmomentsdensitet med minimal roterande massa. 115 mm-formatet, den mycket låga systemmassan på endast 2,15 kg och det låga tröghetsmomentet på 0,00542 kg·m² ger extremt snabb varvtalsutjämning, korta växelfönster och rapp respons - idealiskt för formelbilar och prototyper med begränsat utrymme. I denna konfiguration kan upp till 1.150 Nm överföras.
Fördelar
maximal värmetålighet - kolfiberkvalitet från Formel 1
mycket låg vikt och minimalt tröghetsmoment
mjuk och bekväm start
ingen slitage på svänghjulet
extrem hållbarhet - upp till 4x längre än konventionella sinter-racingkopplingar
Lägsta massa
En av kolfiberkopplingens stora styrkor är den låga massan och därmed lågt tröghetsmoment.
De är konstruerade för så låg massa som möjligt med målet att överföra motorns vridmoment till växellådan så snabbt och direkt som möjligt.
Lättning av vevpartiet som minskar tröghetsmomentet ger påtagligt bättre acceleration på låga växlar.
Snabbare acceleration
Om kopplingen t.ex. har ett tröghetsmoment (Mtm) på 0,061 kgm2 verkar detta vid en utväxling 13,4:1 (1:a växeln) på drivhjulet med 180-gånger värdet (13,42). Om Mtm räknas om till fordonsmassa ger det i 1:a växeln ca 145 kg extra massa att accelerera.
Tack vare den mycket låga trögheten i SACHS kolfiberkoppling förkortas växeltiderna markant och bilen accelererar snabbare.
Maximal livslängd
För kolfiberkopplingar finns paket med tryckplattor och shim som kompenserar för kolfiberslitage. Med dessa kompensations-tryckplattor kan kopplingen återställas till nyskick - vilket ger avsevärt längre livslängd.
Varje enhet genomgår strikta kvalitetskontroller och testas och mäts individuellt före leverans. Förspänningskraft, inbyggnadshöjd och urkopplingskaraktär dokumenteras. Även förmonterad kolfiberstapeltjocklek registreras - det bifogade dokumentet stödjer underhåll och shimming-process (kompensations-tryckplattor för renovering).
Tekniken

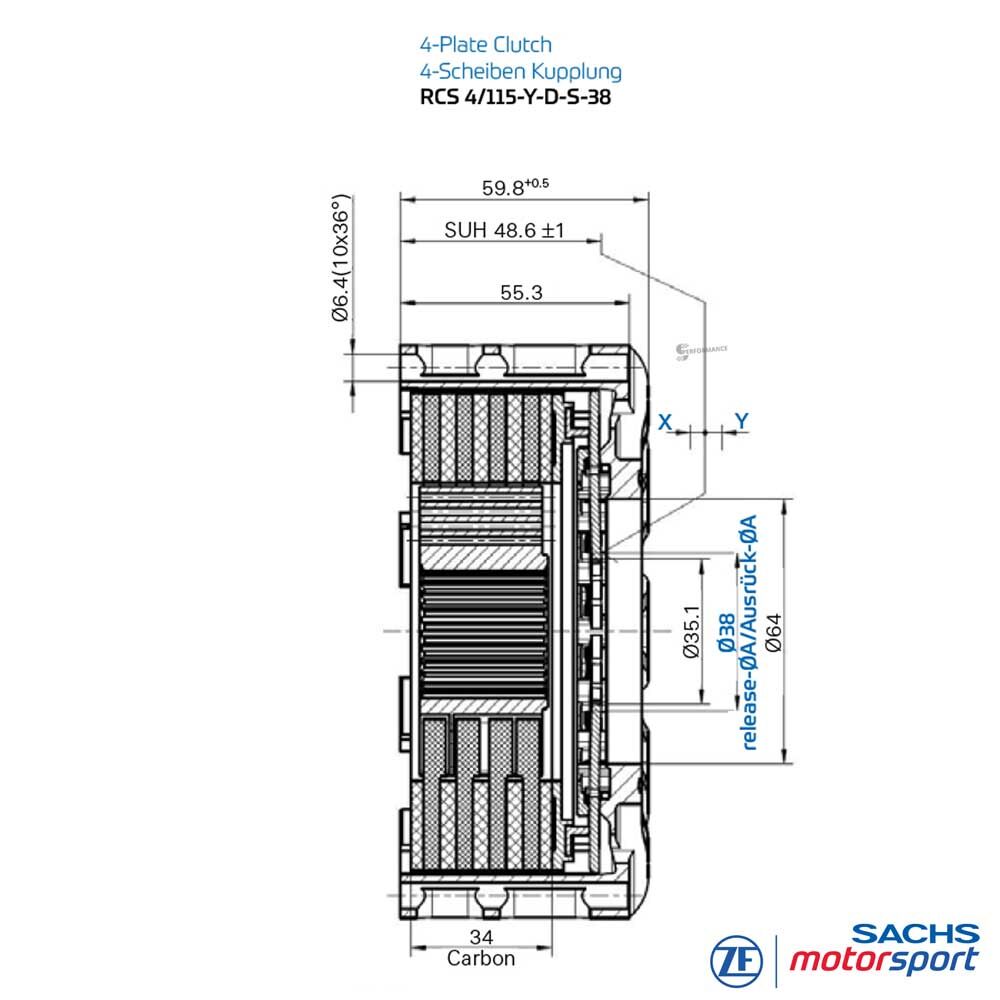

Tekniska data RCC 4/115
- max motormoment [Nm] : 1.150
- massa (vikt) [kg] : 2.15
- tröghetsmoment [kg·m²] : 0.00542
- urkopplingsdiameter [mm] : 38
- urkopplingskraft [N] : 4.900
- urkopplingsväg [mm] : 4.5 +0.3
Kopplingskåpa
Höghållfast smidd aluminium, optimerad för maximal styvhet vid minimal vikt. Kåpans geometri stödjer effektiv värmeavledning och stabiliserar temperaturfönstret för kopplingspaketet. En slitstark hårdbeläggning minskar friktions- och passningsslitage och ökar livslängden.
Material: kolfiber
I racing ger kolfiber hög temperaturtålighet, nästan konstanta friktionsvärden över ett brett arbetsfönster och fin modulerbarhet även vid höga skivtemperaturer. Den låga densiteten minskar tröghet och pedalkrafter; värmeledningsförmågan gynnar snabb temperaturstabilisering. Kolfiber/kolfiber-friktionspar skonar motgående delar och växellådskomponenter - idealiskt för långa stints och upprepade starter.
Nav
RCC 115 kolfiberkopplingar levereras som komplett koppling, anpassad till respektive växellådans ingående axel. Fler splines och kundanpassade lösningar för specifika fordon finns på begäran.
Leveransinnehåll
RCS 115Y kopplingskåpa (HA115), aluminium
4 × RCS 115Y kolfiber mellanplattor
5 × RCS 115Y kolfiber tryckplattor
1 × RCS 115Y nav, stål
1 × RCS 115Y bottenplatta, stål
1 × RCS 115Y tryckring, stål
Kvalitet Made in Germany
ZF Race Engineering har i många år hört till teknikledarna inom motorsport. Den samlade kunskapen från toppklasserna går direkt in i utvecklingen av kolfiberbaserade racingkopplingar. Högmoderna tillverkningsmetoder, de högsta kvalitetsstandarderna och motorsportteknik gör kolfiberkopplingarna till förstahandsvalet för maximal prestanda och driftsäkerhet - på bana liksom i rally, formel och endurance.
Användningsområden
FORMEL
Formula Ford,
Formula 3, Formula 4 (RCC 115/140)
PROTOTYPER
Sportprototyper,
formelbilsbygge, IndyCar m.m.
BANRACING / TOURING
Super GT,
ELMS, DTM, STCC, NLS, TCR, GT World Challenge m.m.
