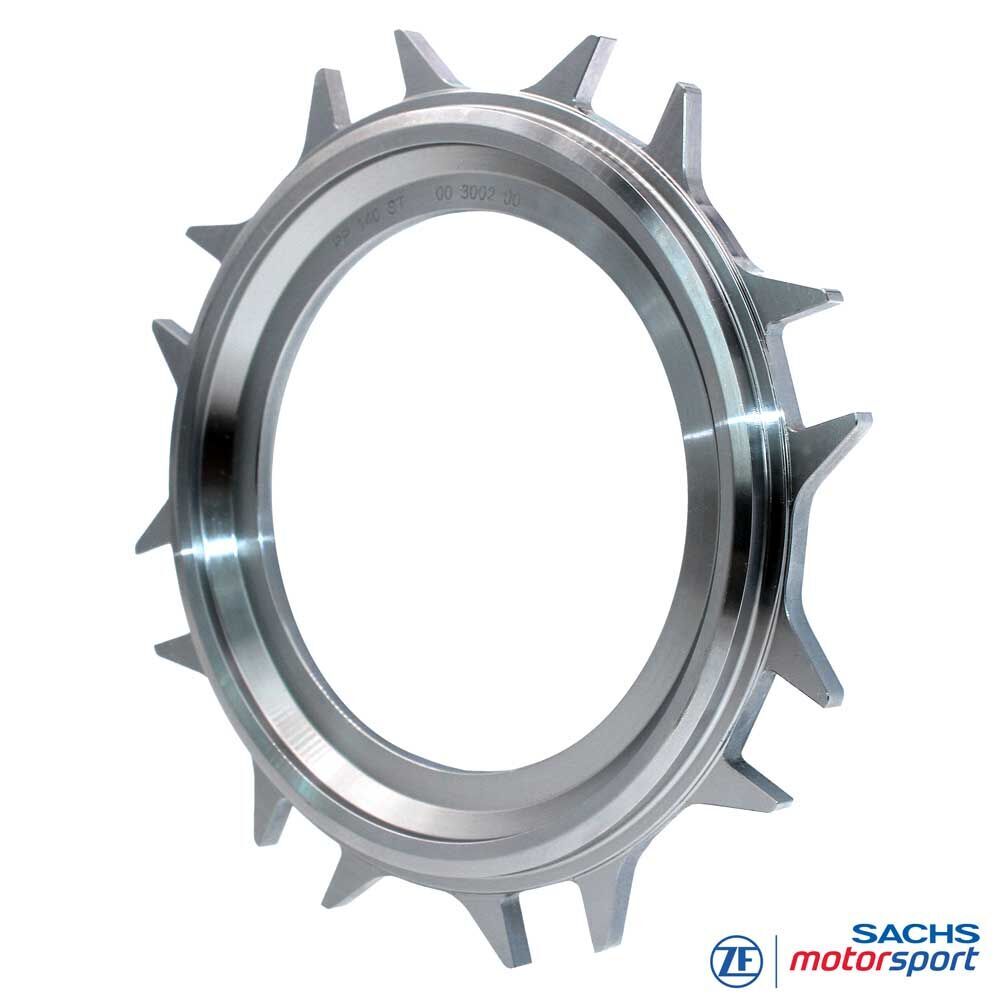

SACHS koppelingsdrukplaat 003002001470
Service-drukplaat voor modulaire SACHS RCS 140 motorsportkoppeling (sintermetaal)
Constante klemkracht en gedefinieerde koppelcapaciteit: de SACHS RCS 140 drukplaat 003002001470 van ZF Motorsport is een kernmodule van de RCS 140 meerplaats-motorsportkoppelingen met sintermetaal. Hij brengt de kracht van de diafragmaveer over op het frictiepakket en bepaalt in hoge mate hoeveel koppel de koppeling veilig kan overbrengen. In combinatie met passende tussenplaten en sinterschijven zorgt de drukplaat voor een precies, reproduceerbaar aangrijpen.
De drukplaat is vervaardigd uit hoogsterk staal met nauwkeurig bewerkte wrijvingsvlakken. Als serviceonderdeel voor modulaire meerplaats-systemen is hij platformspecifiek afgestemd op de RCS 140-uitvoering, zodat de gedefinieerde veergeometrie behouden blijft zonder het koppelingshuis te vervangen.
Controleer de drukplaat bij revisie altijd (slijtage, slingeren, dikte, oppervlak). Bij vervorming of slijtage buiten tolerantie vervangen – samen met frictie- en tussenplaten – om koppelcapaciteit, pedaalgevoel en schakelgedrag op raceniveau te behouden.
Voordelen in één oogopslag:
Stabiele klemkracht en koppelcapaciteit over het slijtagebereik
Platformspecificiek voor RCS-meerplaats-systemen
Hoogsterk staal, vervormingsarme uitvoering voor RCS 140
Nauwkeurig bewerkte wrijvingsvlakken voor constante performance
Servicevriendelijk – als los module uitwisselbaar
Techniek
RCS 140 drukplaat
Functie: overdracht van de veerkracht naar het frictiepakket; klemt sinterschijven en tussenplaten tegen het vliegwiel. Bepaalt effectieve klemkracht en beïnvloedt koppelcapaciteit, wegrijden en schakelherhaalbaarheid.
Opbouw: hoogsterk staal, precisie-geslepen frictievlak; buitenvertanding voor vormsluitende verbinding met het RCS-huis. Geometrie afgestemd op RCS 140-diafragmaveer en bouwgrootte.
Serie-binding: elke drukplaat is gespecificeerd voor een bepaalde RCS-serie/uitvoering; niet-goedgekeurde combinaties vermijden.
Kwaliteitsnorm: fabricage volgens ZF Motorsport-specificatie met nauwe toleranties voor minimale vervorming en gelijkmatige belasting van het sinterpakket.
Praktijk / montagetips
Serie controleren: vóór bestelling overeenstemming checken (drukplaat/tussenplaten/schijven) met de betreffende RCS-serie (catalogus en seriecode).
Slingeren & dikte: bij elke revisie controleren; bij verkleuringen/scheuren of overschrijding van toleranties vervangen – niet naslijpen.
Combinatie met sinterschijven: voeringdikte (2,6 / 3,4 / 5,2 / 7,8 mm) en aantal schijven moeten overeenkomen met de specificatie.
Bedrijfsgrenzen: bij slip, hoge temperaturen of gewijzigde veerkarakteristiek volledig frictiepakket servicen.
