Diseñado para marcar
la diferencia
Los embragues de competición SACHS de ZF Race Engineering representan desde hace décadas la máxima calidad en el automovilismo internacional. La meta: mejora continua y voluntad de superar los límites. Desde el embrague más ligero usado en Fórmula 1 hasta sistemas bidisco y multidisco probados en WRC, DTM, NASCAR, Le Mans y el Rally Dakar - la tecnología ZF Motorsport es parte esencial de numerosos coches ganadores en todo el mundo.
Embrague de competición de carbono SACHS
RCC 2/140 - 570Nm
The Clutch of Competence
Para casi todas las categorías del automovilismo, ZF Race Engineering ofrece un amplio portafolio de embragues de competición. Los embragues de carbono SACHS (RCC) se emplean desde turismos y rally hasta la Fórmula 1. La gama se beneficia de tecnología de primer nivel procedente de series como Fórmula 1, Super GT y WRC.
Compacto, ligero y reactivo: el embrague de carbono RCC 2/140 de ZF Motorsport está diseñado para distancias sprint, trazados estrechos y certámenes con espacio de montaje limitado. El diámetro de 140‑mm minimiza el momento de inercia: el motor sube de vueltas más rápido, las diferencias de régimen se igualan pronto y las ventanas de cambio se acortan. El peso del sistema de solo 1,92 kg y un MTM de 0,00515 kg·m² favorecen una respuesta ágil con alta estabilidad térmica.
Esta configuración está calibrada para 570 Nm de par motor transmisible. La fuerza de desembrague requerida de 4.900 N se relaciona directamente con la curva del muelle diafragma y la fuerza de apriete resultante del paquete de embrague: más fuerza de desembrague permite mayor margen de par, manteniendo una buena modulación gracias a la cinemática precisa. Resultado: punto de mordida reproducible, salidas controladas y tiempos por vuelta constantes.
Ventajas
máxima resistencia térmica - calidad de carbono de la Fórmula 1
peso muy bajo e inercia mínima
salida suave y confortable
sin desgaste del volante de inercia
durabilidad extrema - hasta 4x más que los embragues sinterizados convencionales
Masa mínima
Una de las grandes virtudes de un embrague de competición de carbono es su baja masa y el consiguiente bajo momento de inercia.
Están diseñados para la menor masa posible con el objetivo de transferir el par del motor a la caja de cambios de forma lo más rápida y directa posible.
Las aligeraciones en el tren de cigüeñal que reducen el momento de inercia mejoran notablemente la aceleración en las marchas cortas.
Aceleración más rápida
Si, por ejemplo, el embrague tiene un momento de inercia (Mtm) de 0,061 kgm2, con una relación de cambio de 13,4:1 (1ª marcha) esto actúa en la rueda motriz con un valor 180 veces mayor (13,42). Al convertir el Mtm en masa de vehículo, en 1ª marcha resulta un peso adicional de aprox. 145 kg a acelerar.
Gracias a la inercia extremadamente baja del embrague de carbono SACHS, se acortan claramente los tiempos de cambio y el vehículo acelera más rápido.
Máxima vida útil
Para los embragues de carbono hay paquetes de platos de presión y arandelas de ajuste que compensan el desgaste del carbono. Con estos platos de compensación se puede devolver el embrague a estado de nuevo - prolongando de forma notable la vida útil.
Cada unidad pasa por estrictos controles de calidad y se prueba y mide individualmente antes del envío. Se documentan la fuerza de precarga, la altura de instalación y la característica de desembrague. También se registra el espesor del paquete de carbono preinstalado - el documento adjunto ayuda en el mantenimiento y el proceso de shimming (platos de compensación para la reinstalación).
La tecnología

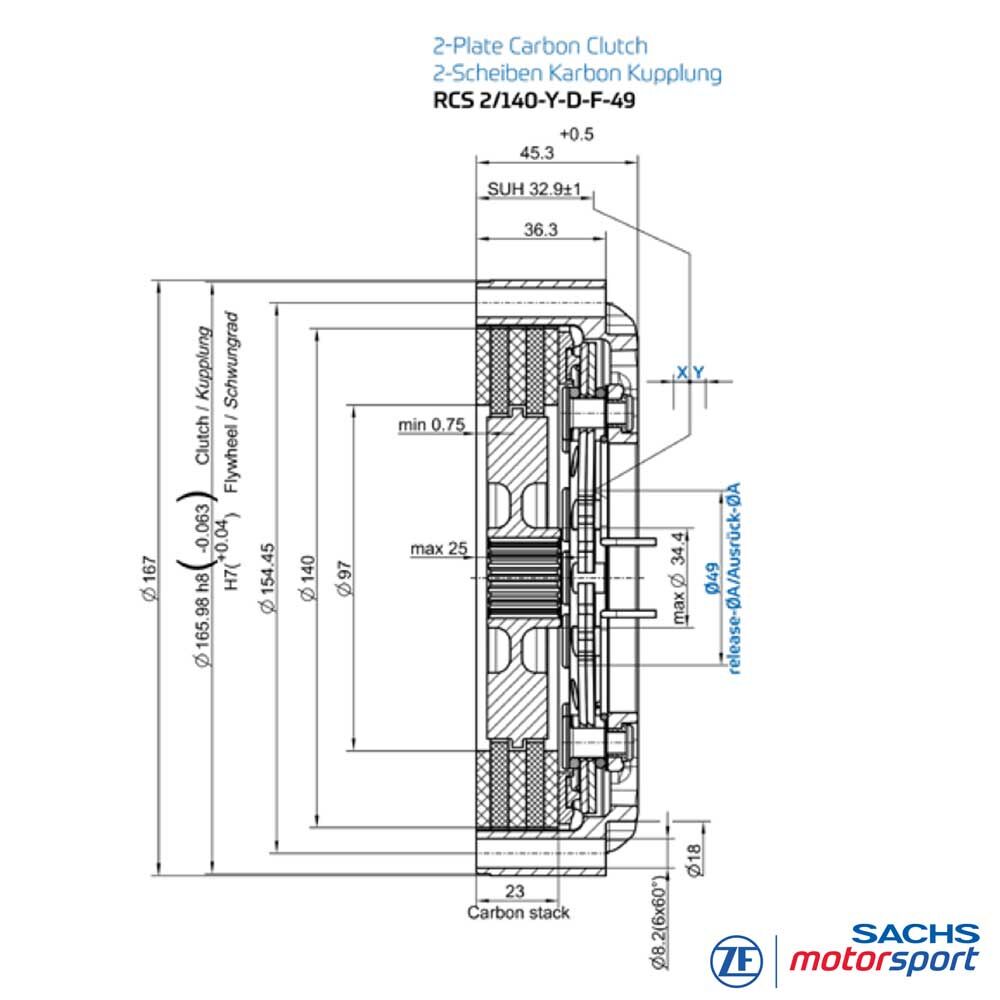

Datos técnicos RCC 2/140
- Par motor máximo [Nm]: 570
- Fuerza de desembrague [N]: 4.900
- Recorrido de desembrague [mm] : 4.0 +0.5
- Masa (peso) [kg]: 1.92
- Momento de inercia [kg·m²]: 0.00515
Carcasa del embrague
Aluminio forjado de alta resistencia, diseñado para máxima rigidez con el mínimo peso. La geometría de la carcasa favorece la disipación de calor y estabiliza la ventana de temperatura del paquete de embrague. Un recubrimiento duro y resistente al desgaste reduce el desgaste por fricción y ajuste y aumenta la vida útil.
Material: carbono
El carbono destaca por su alta resistencia térmica, fricción constante en un amplio rango operativo y modulación fina incluso a altas temperaturas de disco. Su baja densidad reduce la inercia y la conductividad térmica favorece una rápida estabilización. Los pares de fricción carbono/carbono son poco abrasivos con las superficies de contacto y componentes de la caja de cambios - ideal para stints largos y salidas repetidas.
Perfil de buje
Los embragues RCC 140 de carbono se suministran como conjuntos completos, ajustados con precisión al eje primario correspondiente. Están disponibles otros tamaños de estriado y soluciones a medida para vehículos específicos previa solicitud.
Contenido del suministro
Carcasa RCS 140Y (HA140), aluminio
2 × discos conducidos de carbono RCS 140Y
3 × platos de presión de carbono RCS 140Y
1 × buje RCS 140Y, acero
1 × placa base RCS 140Y, acero
1 × anillo de presión RCS 140Y, acero
Calidad Made in Germany
ZF Race Engineering lleva años entre los líderes tecnológicos del motorsport. El know-how acumulado del máximo nivel de competición se traslada directamente al desarrollo de embragues de competición de carbono. Los procesos de fabricación de última generación, los más altos estándares de calidad y las tecnologías de automovilismo hacen de los embragues de carbono la primera elección para el máximo rendimiento y fiabilidad - en circuito, así como en rally, fórmula y pruebas de resistencia.
Aplicaciones
CIRCUITO / TURISMOS
Super GT,
ELMS, DTM, STCC, NLS, TCR, GT World Challenge etc.
FÓRMULA
Formula Ford,
Formula 3, Formula 4 (RCC 115/140)
PROTOTIPOS
Prototipos deportivos,
monoplazas, IndyCar etc.
RALLY
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
