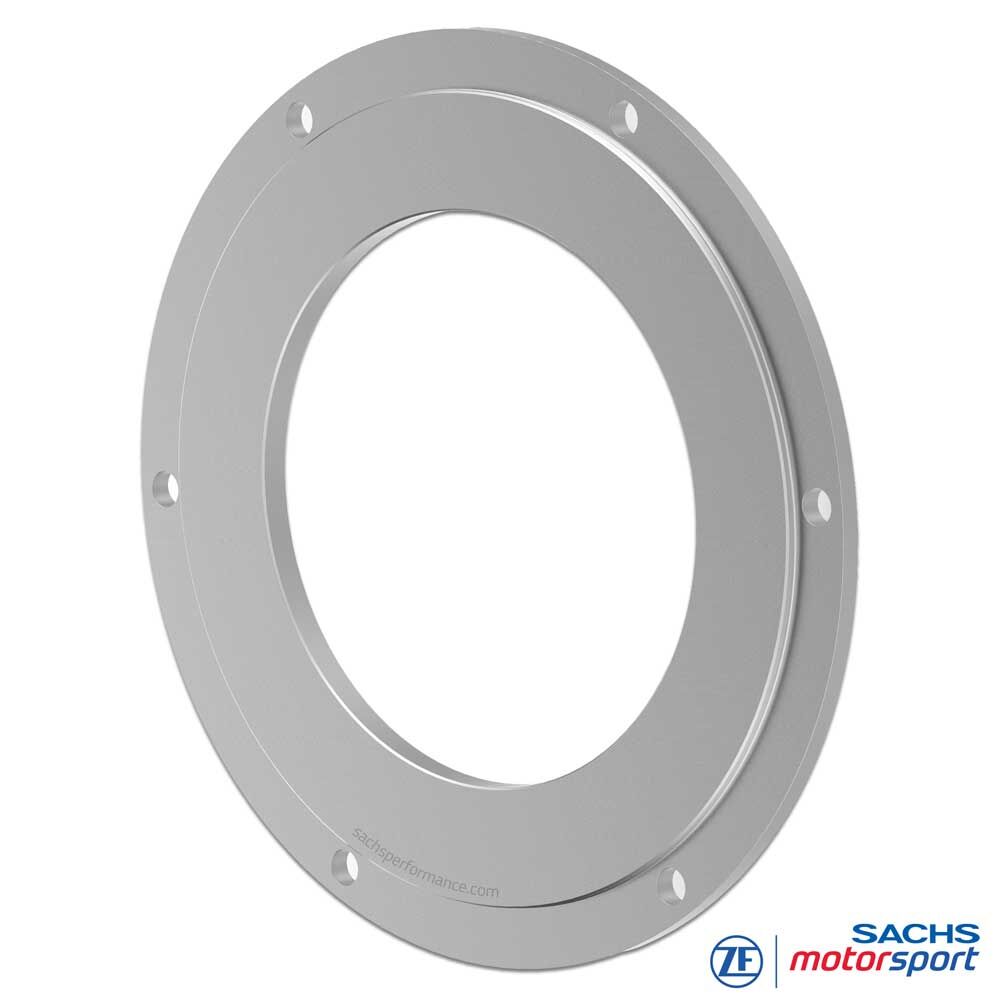

SACHS RCS Adapterplatte
Um keinen Verschleiß am Schwungrad zu produzieren, gibt es Adapterplatten. Adapterplatten müssen im Schwungrad zentriert werden und weisen die benötigte Kontur für die RCS-Kupplungen auf.
Normalerweise werden Kupplungen direkt auf das Schwungrad geschraubt. Da Kupplungen auf dem Prinzip von Reibung beruhen, entsteht beim Einsatz auch Verschleiß. Das heißt, die Kupplung und das Schwungrad werden abgenutzt. Da Schwungräder meist teure Bauteile sind, besteht die Möglichkeit, durch den Einsatz von „Adapterplatten“ das Schwungrad vor Verschleiß zu schützen. Bei Verwendung einer Adapterplatte dient diese als Reibpartner für die Kupplung. Somit unterliegt das Schwungrad keinem Verschleiß und muss nicht ersetzt werden. Ebenso ist eine Adapterplatte einsetzbar, wenn die von der Kupplung benötigte Kontur des Schwungrades nicht in das bestehende Serienschwungrad angebracht werden kann.
Anschlussmaße
Anschlussmaße RCS140-Adapterplatte (00 3021 999 524):- Ø A: 167mm
- Ø B: 154,45mm
- Ø C -0.05: 97mm
- Gewicht [kg]: 0,77
- Massenträgheit [kgm2]: 0,0034
Anschlussmaße RCS184-Adapterplatte (00 3021 999 525):
- Ø A: 215 mm
- Ø B: 200 mm
- Ø C -0.05: 132 mm
- Gewicht [kg]: 1,22
- Massenträgheit [kgm2]: 0,0093
Anschlussmaße RCS200-Adapterplatte (00 3021 999 526):
- Ø A: 227 mm
- Ø B: 214 mm
- Ø C -0.05: 132 mm
- Gewicht [kg]: 1,48
- Massenträgheit [kgm2]: 0,0123
Einbauhinweise.
Die Adapterplatte wird am Außendurchmesser am Schwungrad zentriert. Die Zentrierung muss mindestens 1 mm tief sein (siehe Zeichnung).
