Descrição
ALFA ROMEO
55556290
55560290
CHEVROLET
93186759
FIAT
55556290
55557478
55558741
55560290
93186759
OPEL
24422064
48 18 387
5 679 344
5 679 355
55350431
55557478
55558741
55560290
56 79 345
56 79 348
56 79 351
93186759
SAAB
24422064
93186759
VAUXHALL
24422064
48 18 387
55350431
55557478
55558741
55560290
56 79 345
56 79 348
56 79 351
93186759
Fabricante
Etiquetas de produto

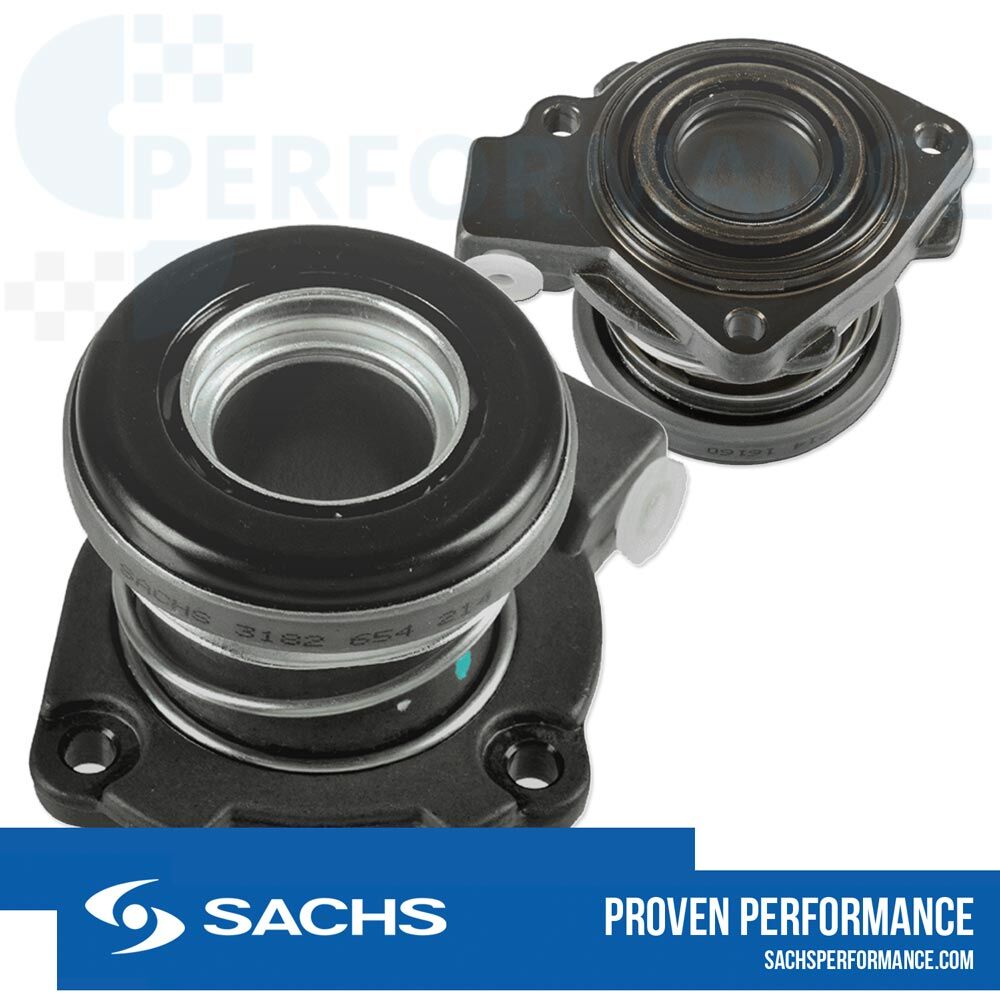

Dispositivo de desembraiagem central - SACHS 613182 654214
O cilindro escravo concêntrico ZF SACHS, também conhecido como CSC (Concentric Slave Cylinder), é o elo de transmissão entre a embraiagem rotativa e o sistema de acionamento estacionário. É responsável pelo funcionamento seguro da embraiagem. Tal como a embraiagem ou o volante do motor, o CSC está sujeito a desgaste e recomenda-se a sua substituição quando se muda a embraiagem ou se remove a transmissão.
A TECNOLOGIA
O CSC da SACHS tem um cilindro escravo integrado. Isto elimina o garfo de desengate entre a alavanca de desengate e o cilindro escravo, bem como os pontos de apoio correspondentes. É montado diretamente na caixa de velocidades. Os desbloqueadores CSC são utilizados quando o espaço de instalação é insuficiente para o acionamento convencional da embraiagem.
O desbloqueio central da embraiagem (CSC) 613182.654214 oferece vantagens consideráveis em comparação com os sistemas de desbloqueio convencionais. Através da redução do número de componentes de funcionamento mecânico, as vibrações e os estalos de arranque são significativamente reduzidos. O resultado é o máximo conforto de condução para o condutor. Recomenda-se que o desbloqueio central da embraiagem (CSC) seja substituído sempre que a embraiagem for reparada, a fim de evitar sinais de desgaste tardios e evitar reparações adicionais.
DESENHO ESQUEMÁTICO
O cilindro escravo concêntrico (CSC) da SACHS é montado diretamente na transmissão e proporciona um ajuste sem folgas da embraiagem de mola de membrana. Isto significa que a libertação da embraiagem SACHS está constantemente engatada quando a embraiagem está a rodar. Uma pré-carga gerada pelo sistema de acionamento assegura que a embraiagem e o anel de arranque do desengate da embraiagem têm a mesma velocidade. Isto evita eficazmente o ruído e o aumento do desgaste.
Todos os mecanismos de desbloqueio SACHS são concebidos para serem auto-centrados, de modo a compensar as tolerâncias de alinhamento entre a mola membrana da embraiagem e a superfície de pressão do rolamento de desbloqueio. São deslocáveis radialmente em cerca de 1,5 mm e centram-se automaticamente nas linguetas da mola da membrana da embraiagem durante os primeiros accionamentos da embraiagem. Esta conceção garante um funcionamento ótimo e a durabilidade do sistema.
TESTE E INSTALAÇÃO
Se o cilindro escravo da embraiagem tiver de ser substituído, há alguns passos e instruções importantes a seguir. O cilindro escravo central (CSC) só pode ser instalado quando estiver cheio e sangrado. Isto significa que tem de ser corretamente instalado na caixa da embraiagem da transmissão. Em primeiro lugar, a embraiagem e a transmissão devem ser totalmente reconectadas ao motor.
O fluido hidráulico deve ser sempre enchido de acordo com as instruções do fabricante. O sistema é purgado com os dispositivos previstos para o efeito. É igualmente importante que o sistema só possa ser pressurizado quando o desbloqueio central da embraiagem estiver na posição de instalação.
