Campana frizione SACHS RCS 140
Campana frizione per frizioni da competizione compatte SACHS RCS 140
Compatta, leggera e precisa: la campana frizione SACHS RCS 140 è la struttura portante centrale del Racing Clutch System modulare di ZF Motorsport ed è stata sviluppata per frizioni da competizione ad alto regime, ottimizzate nel peso e con ingombro assiale molto ridotto.
La versione RCS 140 è adatta ad applicazioni racing impegnative, in cui basso momento d’inerzia, cambiate rapide, elevata stabilità termica e guida precisa dei componenti sono decisivi.
Versioni
Sistema: frizione da competizione multidisco SACHS RCS 140
Configurazione: per versioni a 1, 2, 3 e 4 dischi
Diametro di disinnesto: 38 mm e 49 mm
Materiali d’attrito: carbonio e metallo sinterizzato
Nota: la campana frizione deve essere combinata, in base alla serie, con piatti spingidisco, piastre intermedie e dischi frizione RCS 140 approvati. La scelta va effettuata in base al numero di dischi, al diametro di disinnesto, al materiale d’attrito e al profilo d’impiego.
Vantaggi
Struttura compatta da 140 mm per frizioni da competizione particolarmente leggere e pronte a salire di giri
Disponibile per frizioni a 1, 2, 3 e 4 dischi nel sistema modulare SACHS RCS
Diametri di disinnesto da 38 mm e 49 mm per diversi concetti di azionamento
Progettata per materiali d’attrito in metallo sinterizzato e carbonio nel motorsport professionale
Basso momento d’inerzia per risposta spontanea e cambi marcia rapidi
Elevata rigidità della campana per dosabilità precisa e guida accurata dei componenti
Supporta una forza di serraggio definita con precisione per una trasmissione di coppia ripetibile
Geometria specifica per il motorsport per dissipazione efficiente del calore e prestazioni stabili in gara
Tecnica
Campana frizione RCS 140
Funzione: La campana frizione alloggia il piatto spingidisco, le piastre intermedie e i dischi frizione, guida i componenti con precisione e trasmette le coppie all’interno del sistema RCS modulare. L’elevata rigidità della campana supporta una dosabilità definita, un posizionamento stabile dei componenti e cambi marcia riproducibili.
Struttura: Alluminio ad alta resistenza con geometria RCS 140 specifica della serie. La costruzione compatta riduce la massa rotante e il momento d’inerzia e consente un gruppo rigido alla torsione e guidato con precisione per applicazioni motorsport orientate alle prestazioni.
Forza di serraggio: In combinazione con piatto spingidisco, molla a diaframma, piastre intermedie e dischi frizione, la campana frizione contribuisce a una forza di serraggio definita con precisione. Ciò supporta una trasmissione di coppia ripetibile e un comportamento d’innesto costante nell’uso motorsport.
Sistema di disinnesto: La versione RCS 140 è disponibile per diametri di disinnesto da 38 mm e 49 mm. In questo modo la campana frizione può essere configurata in base al rispettivo cuscinetto reggispinta, attuatore idraulico concentrico e sistema di azionamento.
Materiali d’attrito: La campana frizione SACHS RCS 140 è progettata per tipi di rivestimento in metallo sinterizzato e carbonio. A seconda del profilo d’impiego, la combinazione di campana, piatto spingidisco, piastre intermedie e dischi frizione consente elevata resistenza termica, reazione rapida e trasmissione di coppia stabile.
Gestione termica: La speciale geometria della campana supporta un’efficiente dissipazione del calore e stabilizza la finestra di temperatura del pacco frizione – particolarmente importante con finestre di cambiata brevi, regimi elevati e carichi termici ripetuti.
Note di montaggio
Montaggio & volano

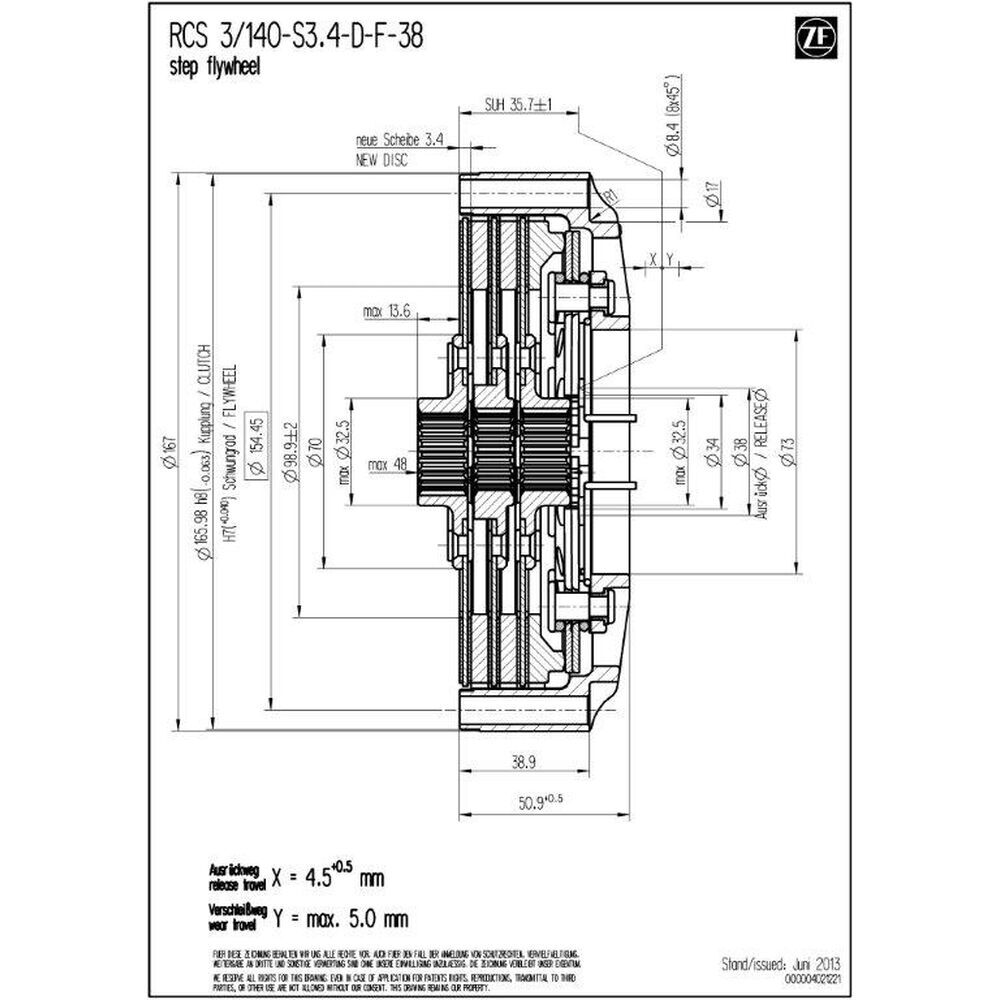

Profilo del volano: Per l’impiego della frizione da competizione SACHS RCS 140 occorre verificare il profilo del volano. Una lavorazione precisa del volano è requisito essenziale per funzionamento, planarità di rotazione e prestazioni durature della frizione.
Fissaggio: Per il fissaggio della frizione si raccomandano viti M8 di classe di resistenza almeno 10.9 con esagono incassato e rondelle. La coppia di serraggio è di 25 Nm.
Revisione: Controllare regolarmente guide della campana, superfici di appoggio, rivestimento e accoppiamenti. In caso di usura, danni o gioco non ammesso, valutare insieme i componenti adiacenti per garantire nel tempo forza di serraggio, trasmissione di coppia e precisione di cambiata.
