Paquete de carbono del embrague 003074000310
Paquete de fricción de repuesto para embrague de carbono SACHS RCC 3/184

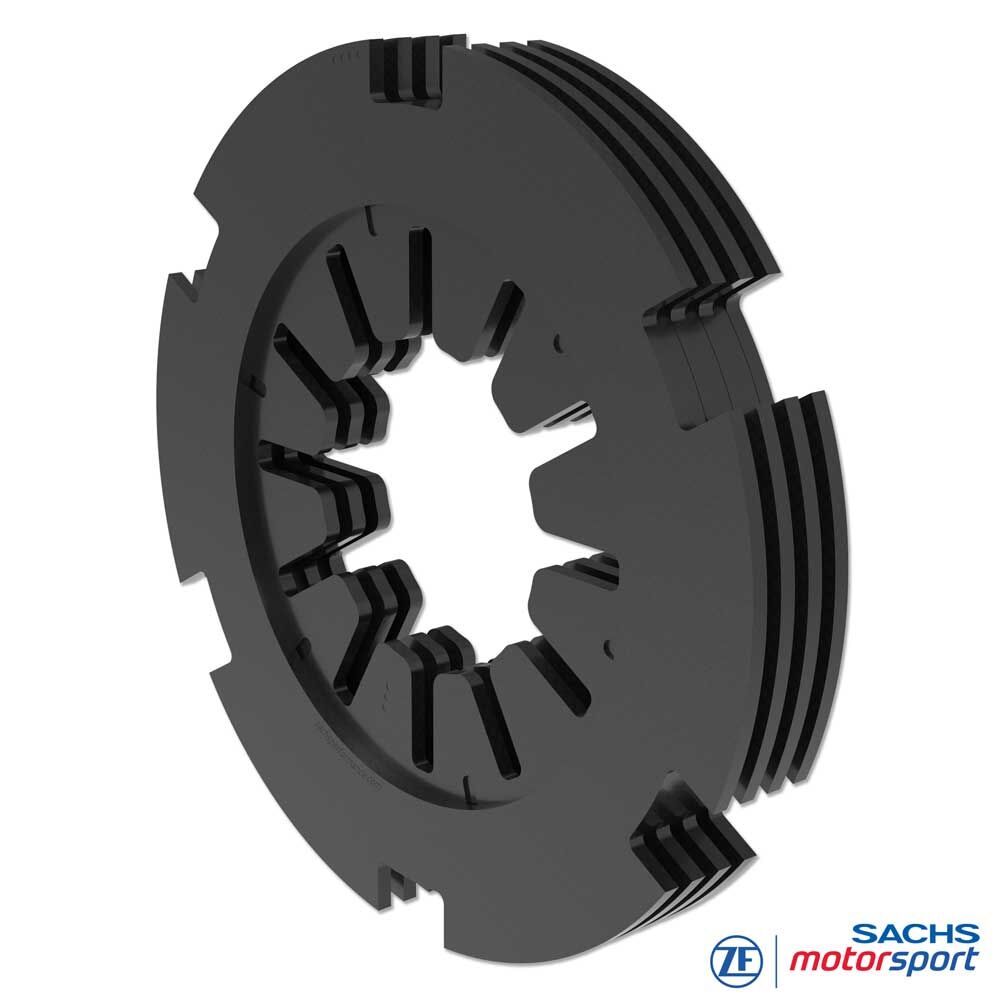

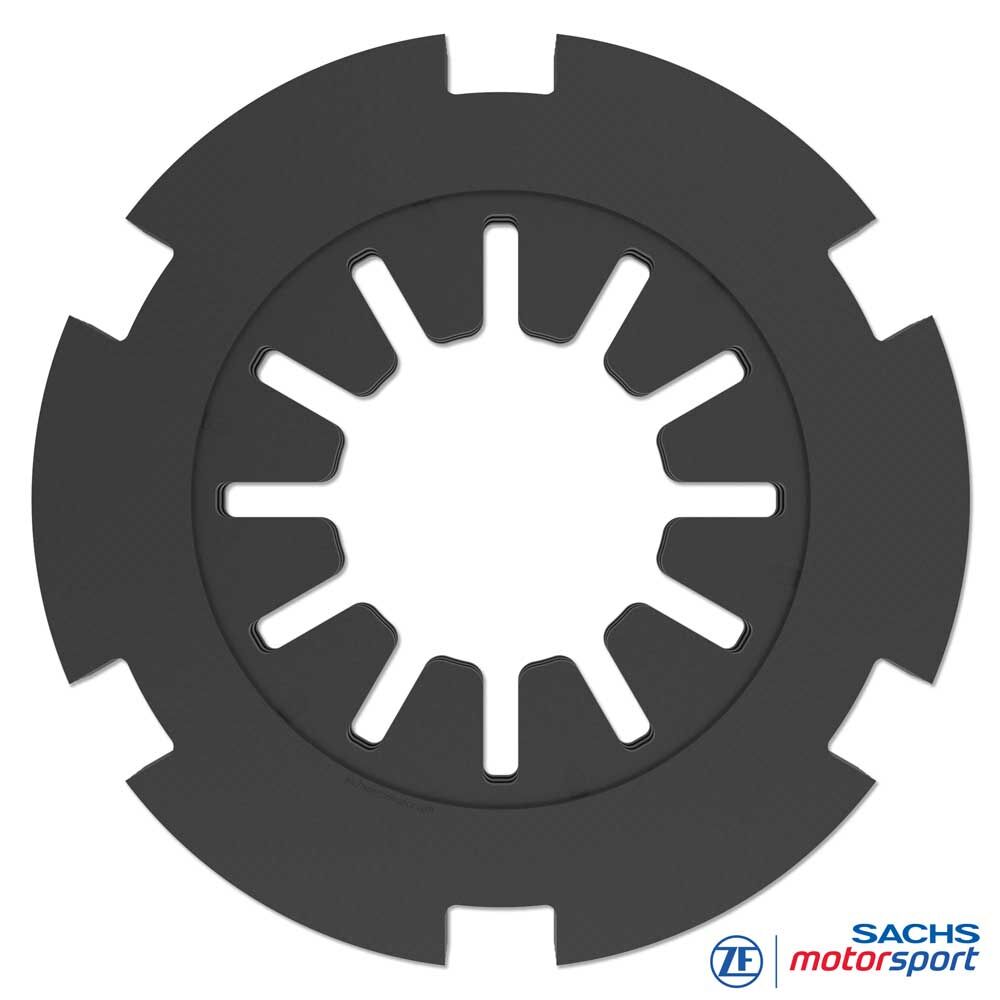

El paquete de carbono RCS 3/184, compuesto por tres discos de fricción y cuatro placas intermedias, restablece el espesor nominal del stack (stack height) y la cinemática correcta del muelle de diafragma. En la RCC 184, la base plate está disponible en varias alturas; la compensación del desgaste se realiza seleccionando la base plate y el anillo de presión adecuados. Así, la capacidad de par, el tacto del pedal y la fuerza de apriete se mantienen constantes durante todo el intervalo de servicio. El paquete se instala cuando se ha agotado la compensación de desgaste disponible.
Ventajas
Capacidad de par estable con stack objetivo
Carbono de calidad F1
Fuerza de apriete reproducible, tacto de pedal limpio
Baja masa/inercia, alta robustez térmica
Máxima calidad de fabricación, tolerancias mínimas
Técnica
Paquete de carbono RCC 184
Sustituir el paquete de fricción en carbono en las RCC 3/184 al alcanzar el límite de desgaste o ante desgaste irregular. Tras el montaje, ajustar la altura exacta del stack con la base plate y el anillo de presión correctos; pasos erróneos provocan fallos.
Práctica / montaje
Medir stack height: determinar el paquete (discos y placas intermedias) según los puntos de medición de la serie RCC 184.
Selección del anillo: al sustituir el paquete, usar un anillo de presión de referencia nuevo para restablecer la geometría prevista de rodaje/stack.
Revisión de la base plate: comprobar descentramiento, superficie y espesor; sustituir junto con el nuevo anillo si es necesario.
Comprobación funcional: verificar recorrido y holgura de desembrague; un ajuste incorrecto causa deslizamiento y calor.
