Beschreibung
BMW
21 51 7 564 026
21 51 7 564 027
7 564 026
7 564 027
PDF Dokumente
Montagehinweis
Montagehinweis
Hersteller
Produkt Tags
AUSRÜCKLAGER VON SACHS

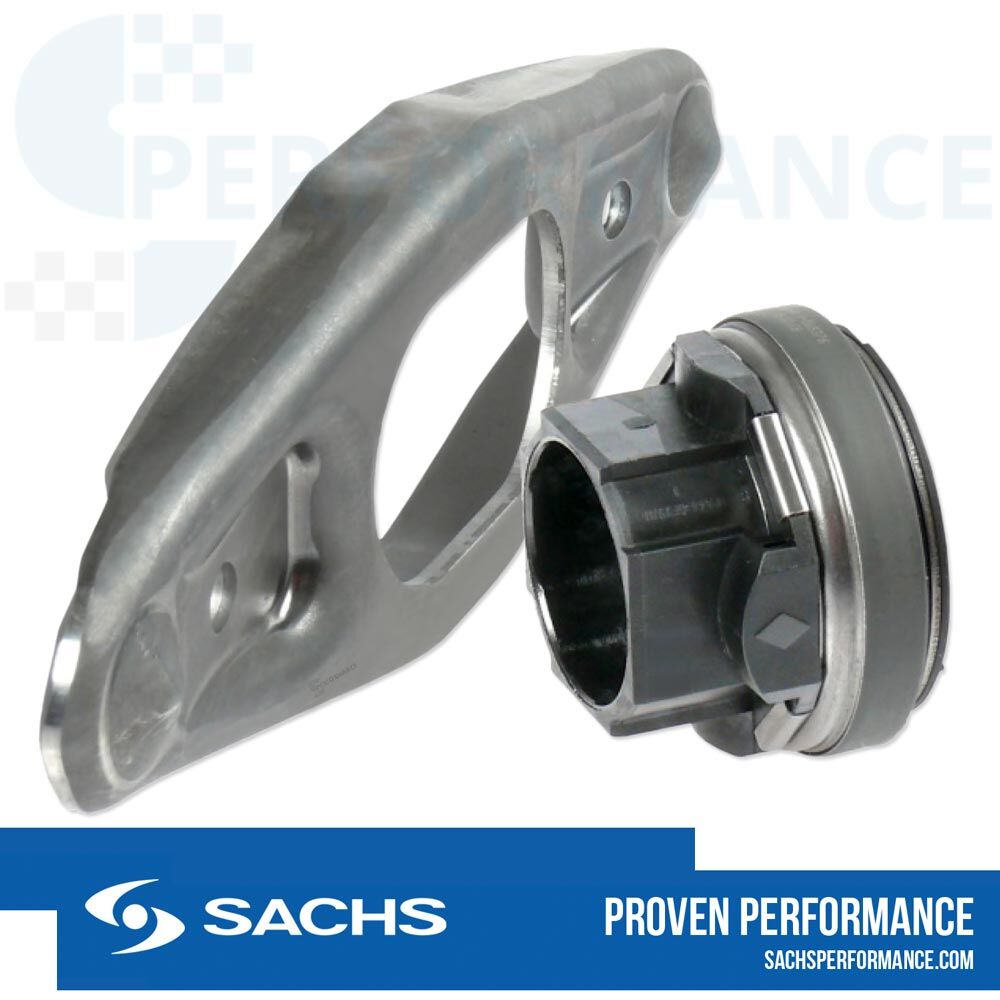

Der SACHS Ausrücker ist das Übertragungsglied zwischen der rotierenden Kupplung und dem ruhenden Kupplungsbetätigungssystem. Er ist für die sichere Funktion der Kupplung verantwortlich.
Die fortschreitende Wirkungsgradoptimierung moderner Antriebsstränge führt zu einer steigenden Empfindlichkeit für Schwingungsphänomene. Der taumelweiche Ausrücker entkoppelt vom Motor über das Kupplungssystem kommende Schwingungen und führt damit zu einer Beruhigung des Antriebsstranges.
Absolute Geräuschlosigkeit und kompromisslose Zuverlässigkeit des Ausrücklagers müssen unter allen Betriebsbedingungen und über die gesamte Lebensdauer sichergestellt werden. Durch den SACHS Ausrücker 613189.600090 kann zudem ein möglicher montage- bzw. toleranzbedingter Achsversatz ausgeglichen werden.
DIE TECHNIK
Die Einstellung der Membranfederkupplung ist spielfrei, d.h. der Ausrücker läuft bei drehender Kupplung ständig mit. Eine vom Betätigungssystem erzeugte Vorlast sorgt dafür, dass die Kupplung und der Anlaufring des Ausrücklagers gleiche Drehzahlen haben. Drehzahldifferenzen würden zu Geräuschen und zu erhöhtem Verschleiß führen.
SCHEMATISCHER AUFBAU
PRÜFUNG UND EINBAU
Um das Gewicht zu reduzieren, werden die Gehäuse der SACHS-Ausrücker u.a. für BMW 3 (E93) Cabriolet zunehmend aus Kunststoff gefertigt. Für die Schiebehülse werden spezielle Kunststoffe genutzt, die hinsichtlich Verschleiß, Reibung und Formstabilität modifiziert sind. Der Innen- bzw. der Außenring des Ausrücklagers ist aus hochfestem Stahl mit absoluter Präzision gefertigt. Um eine zuverlässige Schmierung der Kugellaufbahnen über die gesamte Lebensdauer zu gewährleisten, kommen nur spezielle Fette zum Einsatz.
Qualität Made in Germany
Das Know-how, Qualitätsmanagement sowie die Technologien und Fertigungsmethoden aus dem Motorsport fließen in die Produkte für den Straßeneinsatz mit ein.
ZF Race Engineering ist Technologie-Partner aller namhaften Motorsport-Teams, von der Formel 1, DTM bis zu verschiedenen Einmarken- Pokalen und den wichtigsten exklusiven Fahrzeugherstellern.
