Shimsats för koppling 003074000311

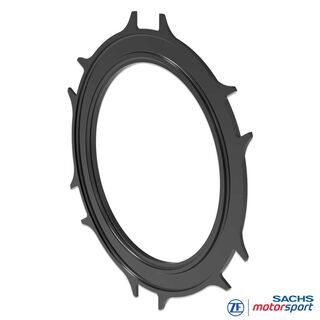

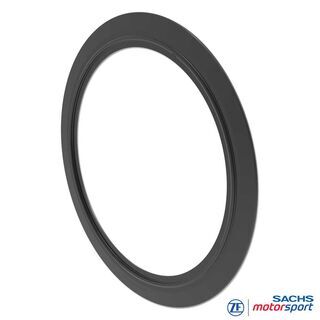

Shimsats för SACHS kolfiberkoppling RCS 3/184
Konsekvent prestanda mellan serviceintervall: SACHS RCS 3/184-shimsatsen 003074000311 från ZF Motorsport kompenserar slitage i kolfiberstacken och återställer membranfjäderns ursprungliga arbetspunkt. Vridmomentkapaciteten hos 184 mm carbon racing clutch förblir stabil – med tydlig pedalkänsla och reproducerbar klämkraft.
Innehåll i satsen: 4 basplattor + 3 tryckringar med fint graderade tjocklekar för precisa serviceinställningar.
Maximal slitageskompensation: upp till 5,75 mm (via lämpliga kombinationer enligt tabell).
Fördelar
Komplett sats för maximal slitageskompensation
Maximal livslängd för kolfiberstack
Stabil vridmomentkapacitet under hela användningen
Finjustering av installationshöjd
Hög tillverkningskvalitet, snäva tjocklekstoleranser
Servicevänlig, reproducerbara inställningar
Teknik
Shimsats RCS 3/184
Funktion: riktad kompensation av kolfiberstackens slitage. Basplattor återställer den statiska stackhöjden medan tryckringar finjusterar vridpunkt/klämmått vid kopplingens basplatta. Tillsammans återför de membranfjäderns arbetsområde till nominellt – för konstant klämkraft, kontrollerad urkopplingsväg och minimerat slir.
Steg: fin graduation i 0,25 mm-inkrement för exakt återställning av installationshöjd och kinematik.
Shim-koncept: 4 basplattor + 3 tryckringar; slitageskompensation upp till 5,75 mm via lämpliga kombinationer (se tabell).
Material: höghållfast seghärdat stål med ytbehandling; tål temperatur- och lastcykler.
Kvalitetsstandard: enligt ZF Motorsport-specifikation; snäva toleranser för kast och tjocklek.
Praktik / monteringsanvisningar
Mät stackhöjd: mät kolfiberpaketet (friktions- och mellanplattor) enligt RCS 3/184-referenserna.
Mål/utfall: använd seriens slitvärden; differensen avgör nödvändig kompensation.
Val av ring/platta: välj kombination som håller installationshöjden inom målintervallet; undvik överkompensation.
Slitagegräns: om den överskrids ska RCS 3/184-kolfiberpaketet bytas – enbart byte av ring/plattor räcker inte.

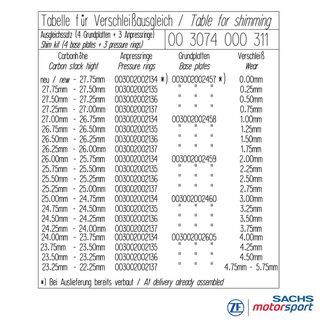

Tabell för slitageskompensation
För RCS 3/184 kolfiberkoppling
| Kolfiberhöjd | Basplatta / tryckring | Kompensation |
|---|---|---|
| Ny – 27,75 mm | Basplatta: 003002002457 * 003002002134 * | 0,00 mm * |
| 27,75 – 27,50 mm | 003002002135 | 0,25 mm |
| 27,50 – 27,25 mm | 003002002136 | 0,50 mm |
| 27,25 – 27,00 mm | 003002002137 | 0,75 mm |
| 27,00 – 26,75 mm | Basplatta I: 003002002458 003002002134 | 1,00 mm |
| 26,75 – 26,50 mm | 003002002135 | 1,25 mm |
| 26,50 – 26,25 mm | 003002002136 | 1,50 mm |
| 26,25 – 26,00 mm | 003002002137 | 1,75 mm |
| 26,00 – 25,75 mm | Basplatta II: 003002002459 003002002134 | 2,00 mm |
| 25,75 – 25,50 mm | 003002002135 | 2,25 mm |
| 25,50 – 25,25 mm | 003002002136 | 2,50 mm |
| 25,25 – 25,00 mm | 003002002137 | 2,75 mm |
| 25,00 – 24,75 mm | Basplatta III: 003002002460 003002002134 | 3,00 mm |
| 24,75 – 24,50 mm | 003002002135 | 3,25 mm |
| 24,50 – 24,25 mm | 003002002136 | 3,50 mm |
| 24,25 – 24,00 mm | 003002002137 | 3,75 mm |
| 24,00 – 23,75 mm | Basplatta IV: 003002002605 003002002134 | 4,00 mm |
| 23,75 – 23,50 mm | 003002002135 | 4,25 mm |
| 23,50 – 23,25 mm | 003002002136 | 4,50 mm |
| 23,25 – 22,25 mm | 003002002137 | 4,75 – 5,75 mm |
* Referensring/basplatta (ny), utan kompensation.
