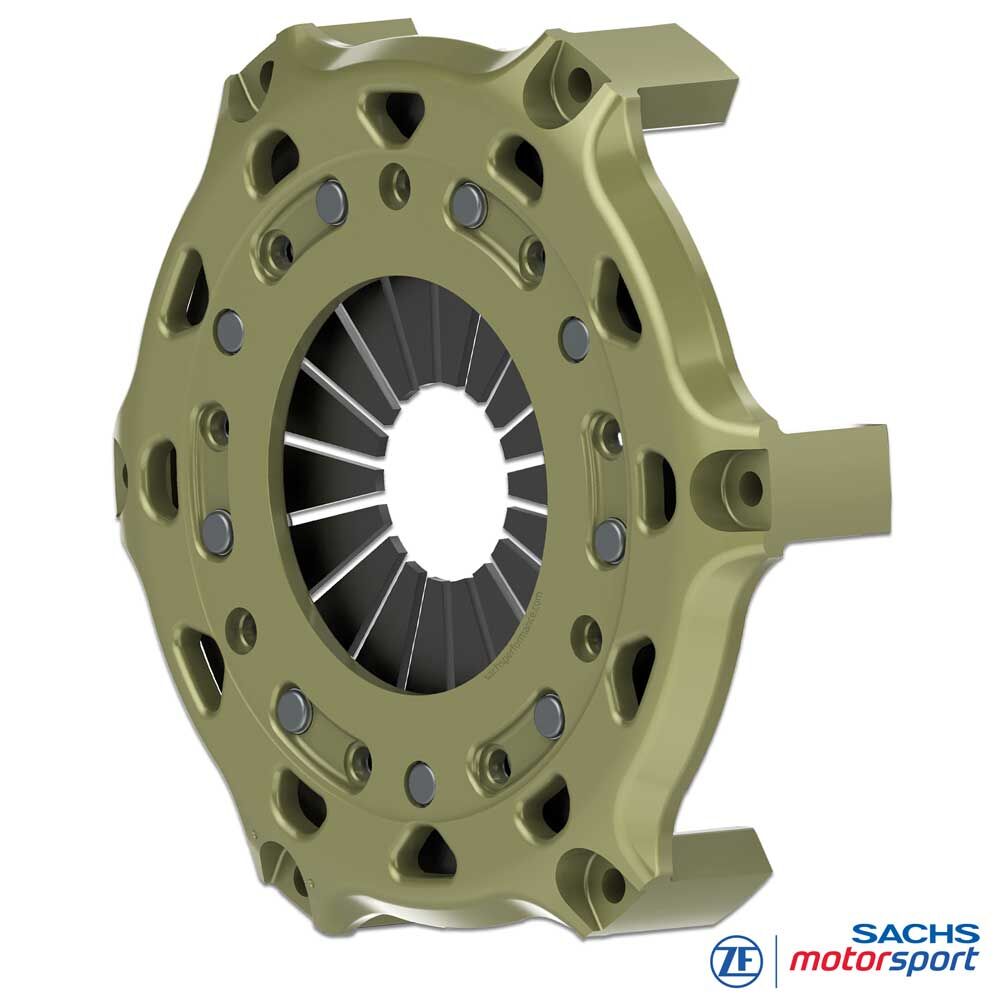

Carcaça da embraiagem SACHS RCS 200 003072000420
Carcaça da embraiagem forjada para embraiagens de competição SACHS RCS 200
A carcaça da embraiagem SACHS RCS 200 003072000420 é a estrutura de suporte central para embraiagens de competição multidisco modulares RCS 200. Recebe a placa de pressão, as placas intermédias e os discos de embraiagem, guia os componentes com precisão e transmite os binários dentro do SACHS Racing Clutch System.
A versão em alumínio forjado foi concebida para cargas mecânicas e térmicas elevadas no motorsport. Combina baixo peso, inércia reduzida, elevada rigidez da carcaça e performance robusta para funcionamento reprodutível da embraiagem em utilização de corrida.
Versões
Referência: 003072000420
Sistema: embraiagem de competição multidisco SACHS RCS 200
Diâmetro de desengate: 49 mm
Materiais de fricção: metal sinterizado e revestimentos de embraiagem orgânicos
Componente: carcaça da embraiagem para embraiagens de competição SACHS RCS 200
Nota: a carcaça da embraiagem deve ser combinada especificamente para a série com placas de pressão, placas intermédias e discos de embraiagem RCS 200 aprovados. A seleção é feita segundo a versão da embraiagem, número de discos, pacote de fricção e perfil de utilização.
Vantagens
Alumínio forjado para elevada resistência com peso reduzido
Até 8 % de redução de peso em comparação com uma carcaça maquinada
Até 14 % menos momento de inércia para resposta espontânea
Elevada rigidez da carcaça para dosagem exata e guiamento preciso dos componentes
Apoia uma força de aperto precisamente definida para transmissão de binário repetível
Revestimento de alumínio resistente ao desgaste para proteção contra desgaste por fricção, ajuste e corrosão
Dissipação eficiente de calor através de geometria de carcaça específica do motorsport
Versão de ajuste preciso para embraiagens de competição SACHS RCS 200 com revestimentos de embraiagem em metal sinterizado ou orgânicos
Técnica
Carcaça da embraiagem RCS 200
Função: A carcaça da embraiagem SACHS RCS 200 003072000420 recebe a placa de pressão, as placas intermédias e os discos de embraiagem, guia os componentes com precisão e transmite os binários dentro do sistema RCS modular. A elevada rigidez da carcaça apoia uma dosagem definida, posicionamento estável dos componentes e passagens de caixa reproduzíveis.
Construção: Alumínio forjado de alta resistência com geometria RCS 200 específica da série. O processo de forjamento aumenta a capacidade de carga e permite uma construção leve, resistente à torção, com momento de inércia reduzido.
Materiais de fricção: A carcaça da embraiagem destina-se a sistemas de embraiagem SACHS RCS 200 com revestimentos de embraiagem em metal sinterizado e orgânicos. A combinação de carcaça, placa de pressão, placas intermédias e discos de embraiagem deve ser escolhida de acordo com a configuração de embraiagem aprovada.
Força de aperto: Em combinação com a placa de pressão, mola de diafragma, placas intermédias e discos de embraiagem, a carcaça da embraiagem contribui para uma força de aperto precisamente definida. Isto apoia transmissão de binário repetível e comportamento de acoplamento constante em utilização no motorsport.
Revestimento: O revestimento de alumínio em toda a superfície, extremamente resistente ao desgaste, reduz o desgaste por fricção e ajuste, protege contra corrosão e melhora a vida útil da carcaça da embraiagem em utilização de corrida.
Térmica: A geometria especial da carcaça apoia uma dissipação eficiente de calor e estabiliza a janela de temperatura do pacote de embraiagem – especialmente importante com janelas de passagem curtas, rotações elevadas e carga térmica repetida.
Notas de montagem
Montagem & volante do motor
Contorno do volante do motor: Para a utilização da embraiagem de competição SACHS RCS 200, o contorno do volante do motor deve ser verificado. A maquinação precisa do volante do motor é requisito para a função, concentricidade e performance duradoura da embraiagem.
Seleção da carcaça: Antes da montagem, deve verificar-se se a carcaça da embraiagem 003072000420 corresponde à configuração de embraiagem SACHS RCS 200 exata. Os fatores decisivos são o número de discos, material de fricção, espessura do pacote de fricção, placa de pressão, placas intermédias e altura de instalação aprovada do pacote de embraiagem.
Fixação: Para fixar a embraiagem, recomendam-se parafusos M8 de sextavado interior com classe de resistência mínima 10.9 e anilhas. O binário de aperto é 25 Nm.
Revisão: Verificar regularmente guias da carcaça, superfícies de apoio, revestimento e ajustes. Em caso de desgaste, danos ou folga inadmissível, avaliar conjuntamente os componentes adjacentes para garantir de forma duradoura força de aperto, transmissão de binário e precisão de passagem.
