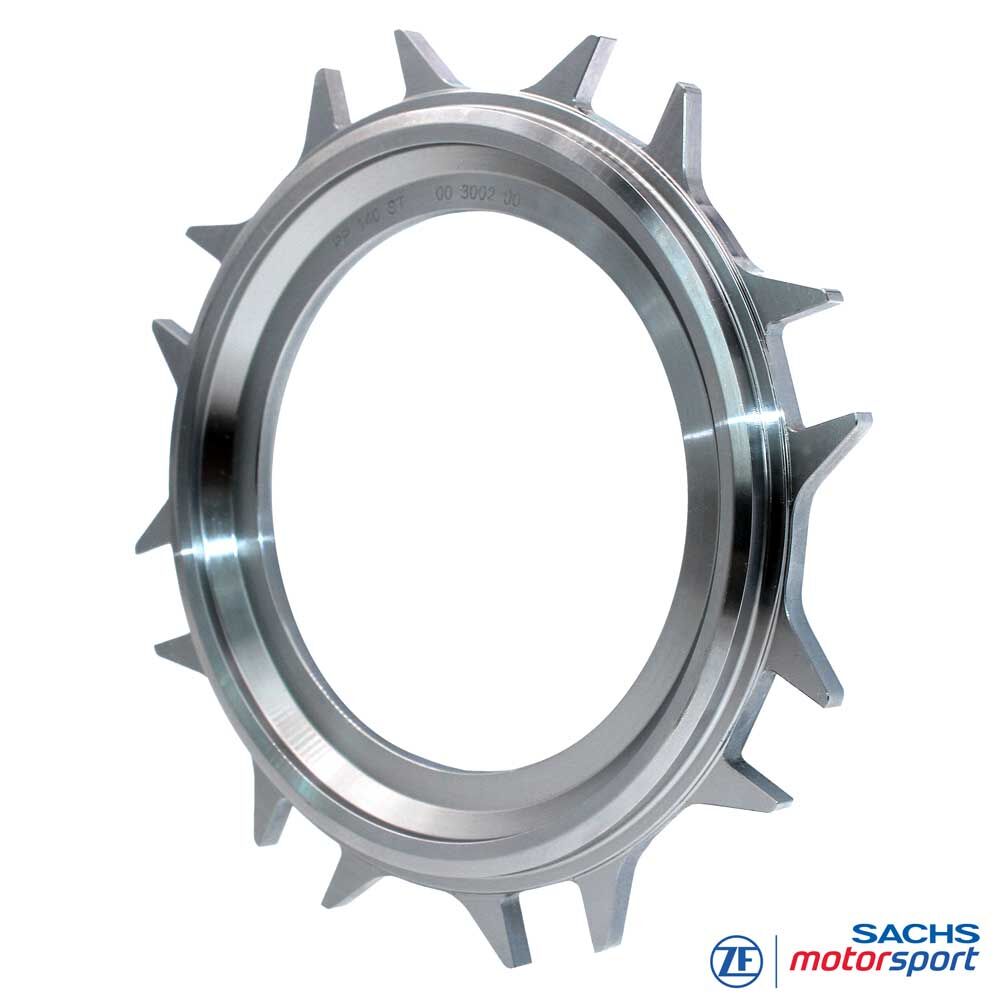

Prato de pressão da embraiagem SACHS 003002002120
Prato de serviço para embraiagem de competição modular SACHS RCS 140 (sinterizada)
Carga de aperto constante e capacidade de binário definida: o prato de pressão SACHS RCS 140 003002002120 da ZF Motorsport é um módulo central das embraiagens de competição RCS 140 com metal sinterizado. Transfere a força do prato diafragma para o conjunto de fricção e determina, em grande parte, o binário transmissível ao longo do uso. Com as entreplacas e discos sinterizados corretos, assegura resposta precisa e repetível.
Fabricado em aço de alta resistência com face de fricção usinada com precisão. Projetado como peça de serviço para sistemas modulares multidisco, é ajustado à execução específica da RCS 140, preservando a geometria do prato diafragma sem substituir a carcaça da embraiagem.
Em revisões, verificar sempre o prato (excentricidade, espessura, estado da superfície). Se houver empeno ou desgaste fora das tolerâncias, substituir juntamente com os discos de fricção e entreplacas para manter capacidade de binário, tato do pedal e qualidade de engrenagem em nível de competição.
Vantagens principais:
Carga de aperto e capacidade de binário estáveis ao longo do desgaste
Desenvolvido especificamente para sistemas RCS multidisco
Aço de alta resistência, baixa deformação (RCS 140)
Faces de fricção usinadas com precisão para desempenho consistente
Amigável à manutenção – módulo substituível individualmente
Tecnologia
Prato de pressão RCS 140
Função: transfere a força do diafragma para o conjunto de fricção, pressionando discos sinterizados e entreplacas contra o volante; define a carga efetiva e influencia capacidade de binário, arranque e repetibilidade das mudanças.
Construção: aço de alta resistência com face de fricção retificada; dentado externo para ligação positiva à carcaça RCS. Geometria ajustada ao diafragma RCS 140 para manter a característica elástica no intervalo previsto mesmo sob cargas elevadas.
Vinculação de série: cada prato é especificado para uma série/execução RCS definida; evitar combinações não aprovadas.
Padrão de qualidade: fabricação segundo especificações ZF Motorsport com tolerâncias apertadas de excentricidade/espessura para minimizar empeno e pontos quentes.
Prática / notas de montagem
Confirmar série: antes de encomendar, confirmar correspondência prato/entreplacas/discos com a série RCS (catálogo ZF e código de série).
Excentricidade & espessura: verificar em todas as revisões; descolorações marcadas, fissuras ou excentricidade fora de tolerância indicam sobreaquecimento – substituir o prato, não retificar.
Combinação com discos sinterizados: espessura do revestimento (2,6 / 3,4 / 5,2 / 7,8 mm) e quantidade devem seguir a especificação.
Limites de operação: em caso de escorregamento, temperaturas elevadas ou alteração da curva da mola, realizar serviço completo do pacote de fricção.
