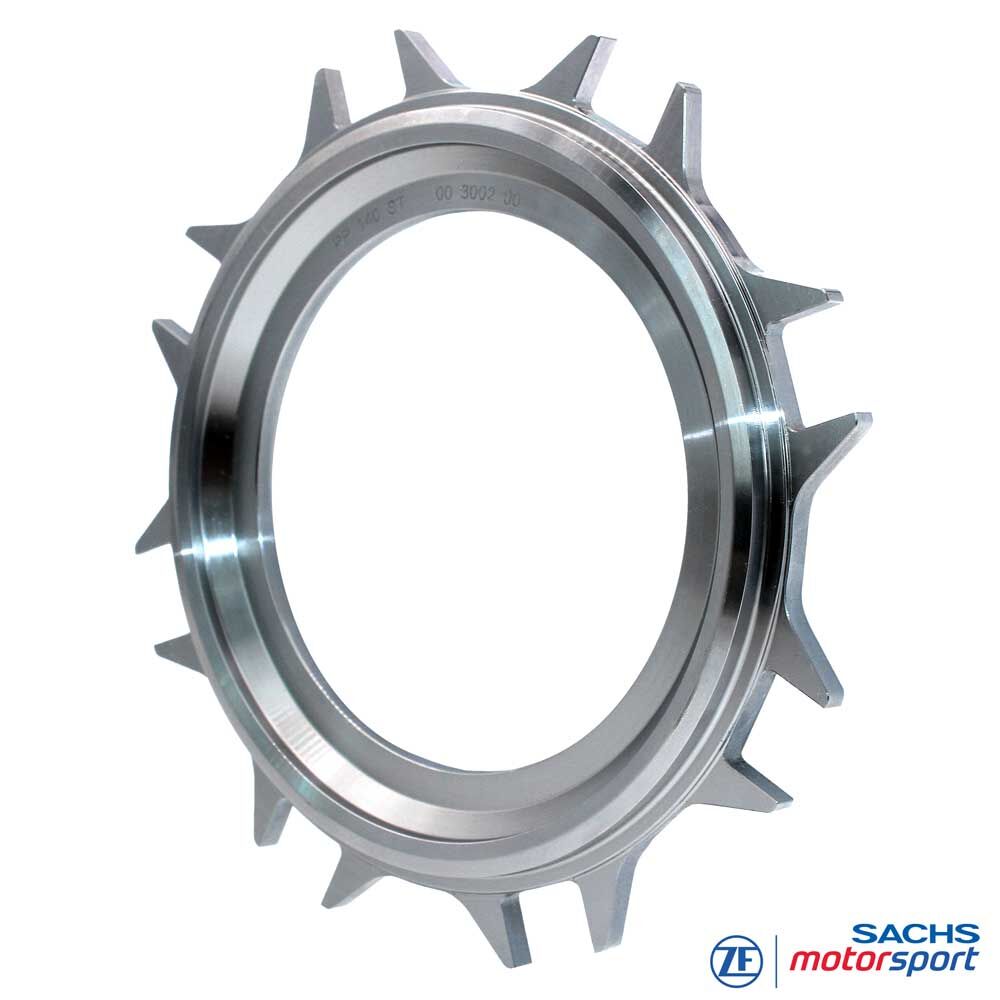

SACHS kopplings-tryckplatta 003002002120
Service-tryckplatta för modulär SACHS RCS 140 motorsportkoppling (sintrat metall)
Konstant klämkraft och definierad vridmomentkapacitet: SACHS RCS 140-tryckplatta 003002002120 från ZF Motorsport är en kärnmodul i RCS 140 flerskiviga motorsportkopplingar med sintrat metall. Den överför membranfjäderns kraft till friktionspaketet och avgör i hög grad hur mycket moment kopplingen säkert kan överföra över tid. Tillsammans med matchande mellanplattor och sinterskivor ger den en exakt och reproducerbar respons.
Tryckplattan är tillverkad i högfast stål med exakt bearbetad friktionsyta. Som servicekomponent för modulära flerskivssystem är den plattformsspecifikt anpassad till respektive RCS 140-utförande, så att membranfjäderns geometri bibehålls utan att byta kopplingshus.
Vid översyn ska tryckplattan alltid kontrolleras (kast, tjocklek, ytskick). Om skevhet eller slitage ligger utanför tolerans ska den bytas tillsammans med friktions- och mellanplattor för att bevara vridmomentkapacitet, pedalkänsla och växlingsbeteende på racingnivå.
Fördelar i korthet:
Stabil klämkraft och vridmomentkapacitet genom slitaget
Specifikt konstruerad för RCS-flerskivsystem
Högfast stål, låg deformation för RCS 140
Precisionsbearbetade friktionsytor för jämn prestanda
Servicevänlig – utbytbar som enskild modul
Teknik
RCS 140 tryckplatta
Funktion: överför fjäderkraften till friktionspaketet och klämmer sinterskivor och mellanplattor mot svänghjulet; definierar effektiv klämkraft och påverkar momentkapacitet, start och växlingsrepeterbarhet.
Konstruktion: högfast stål med planslipad friktionsyta och yttertandning för formslutet ingrepp i RCS-huset. Geometri anpassad till RCS 140-membranfjäder och storlek.
Serietillhörighet: varje tryckplatta är specificerad för en viss RCS-serie/variant; undvik ej godkända kombinationer.
Kvalitetsstandard: tillverkad enligt ZF Motorsport-specifikation med snäva toleranser för minimalt kast och hotspots.
Praktik / monteringsråd
Verifiera serie: före beställning säkerställ matchning mellan tryckplatta, mellanplattor och sinterskivor enligt RCS-serien (katalog och seriekod).
Kast & tjocklek: kontrollera vid varje översyn; kraftiga missfärgningar/sprickor eller kast utanför tolerans betyder termisk överbelastning – byt, bearbeta inte om.
Kombination med sinterskivor: beläggningstjocklek (2,6 / 3,4 / 5,2 / 7,8 mm) och antal skivor ska följa specifikationen.
Driftgränser: vid slir, hög temperatur eller ändrad fjäderkaraktäristik krävs full service av friktionspaketet.
