Concebida para fazer a
diferença
As embraiagens de competição SACHS da ZF Race Engineering são há décadas referência de qualidade no desporto automóvel internacional. A ambição: melhoria contínua e vontade de ultrapassar limites. Desde a embraiagem mais leve usada na Fórmula 1 aos sistemas bi-disco e multidisco comprovados no WRC, DTM, NASCAR, Le Mans e no Rali Dakar - a tecnologia ZF Motorsport faz parte de muitos carros vencedores em todo o mundo.

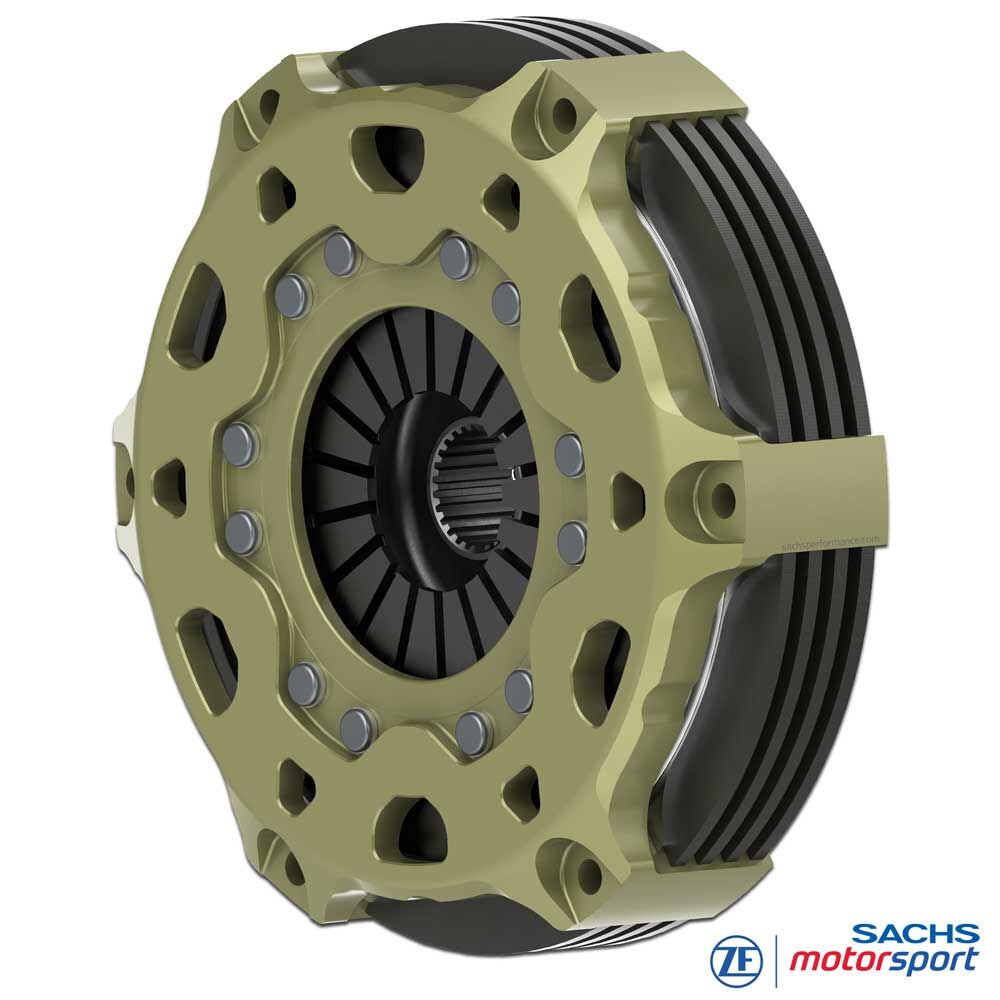

Embraiagem de competição em carbono SACHS
RCC 2/184
The Clutch of Competence
Para praticamente todas as categorias do desporto motorizado, a ZF Race Engineering oferece um amplo portfólio de embraiagens. As embraiagens em carbono SACHS (RCC) são usadas desde turismos e ralis até à Fórmula 1. Toda a gama ZF Motorsport beneficia de tecnologia de topo de campeonatos como a Fórmula 1, Super GT e WRC.
Foco de desenvolvimento: diâmetro mínimo, menor peso e momento de inércia - combinados com elevada resistência térmica e performance consistentemente máxima.
A embraiagem em carbono RCC 2/184 cumpre as exigências rigorosas do motorsport moderno. Robustez e fiabilidade aliadas a competitividade sem compromissos - possibilitadas por excelentes características de massa e inércia.
Comprovada em numerosas transmissões de competição, a RCC 2/184 oferece elevada estabilidade térmica. Isto torna a embraiagem adequada também fora do circuito e reduz de forma fiável erros de operação.
Vantagens
máxima resistência térmica - qualidade de carbono vinda da Fórmula 1
peso muito reduzido e inércia mínima
arranque suave e confortável
sem desgaste no volante do motor
durabilidade extrema - até 4x superior às embraiagens sinterizadas convencionais
Massa mínima
Uma das grandes vantagens de uma embraiagem de competição em carbono é a sua baixa massa e, por consequência, o reduzido momento de inércia.
São concebidas para a menor massa possível, com o objetivo de transferir o binário do motor para a caixa o mais rápido e direto possível.
Aliviações no conjunto do virabrequim que reduzem o momento de inércia melhoram de forma sensível a aceleração nas primeiras mudanças.
Aceleração mais rápida
Se, por exemplo, a embraiagem tem um momento de inércia (Mtm) de 0,061 kgm2, com relação de caixa de 13,4:1 (1ª velocidade) isso atua na roda motriz com um valor 180 vezes maior (13,42). Convertendo o Mtm em massa do veículo, resulta na 1ª num peso adicional de aprox. 145 kg a acelerar.
Graças à inércia extremamente baixa da embraiagem em carbono SACHS, os tempos de mudaça reduzem-se e a aceleração melhora de forma clara.
Vida útil máxima
Para as embraiagens em carbono existem conjuntos de pratos de pressão e calços de compensação que compensam o desgaste do carbono. Com estes pratos de compensação a embraiagem pode ser reposta ao estado novo - prolongando significativamente a vida útil.
Cada unidade passa por rigorosos controlos de qualidade e é testada e medida individualmente antes do envio. Força de pré-carga, altura de instalação e caracterização de desengate são documentadas. A espessura da pilha de carbono pré-instalada também é registada - o documento anexo apoia a manutenção e o processo de shimming (pratos de compensação para recondicionamento).
A tecnologia
Dados técnicos RCC 2/184
- Binário máximo do motor [Nm]: 820
- Diâmetro de desengate [mm]: 49
- Força de desengate [N]: 4.300
- Curso de desengate [mm]: 5.0 + 0.5
- Massa (peso) [kg]: 2.68
- Momento de inércia [kg·m²]: 0.01450
Carcaça da embraiagem
Alumínio forjado de alta resistência, concebido para máxima rigidez com peso mínimo. A geometria da carcaça favorece a dissipação de calor e estabiliza a janela de temperatura do conjunto da embraiagem. Um revestimento duro resistente ao desgaste reduz o desgaste por atrito/encaixe e aumenta a durabilidade.
Material: carbono
O carbono destaca-se em competição pela alta resistência térmica, atrito consistente numa ampla faixa de trabalho e dosagem fina mesmo com temperaturas elevadas dos discos. A baixa densidade reduz a inércia e o arrasto; a boa condutividade térmica promove rápida estabilização. Os pares de atrito carbono/carbono preservam as peças em contacto e os componentes da caixa - ideal para longos stints e arranques repetidos.
Perfil do cubo
As embraiagens RCC 184 em carbono são fornecidas como conjuntos completos, ajustados ao veio primário da caixa de velocidades. Estão disponíveis, mediante pedido, outros tamanhos de estriado e soluções personalizadas para veículos específicos.
Conteúdo da entrega
Carcaça RCS 184Y (HA184), alumínio
2 × pratos conduzidos em carbono RCS 184Y
3 × pratos de pressão em carbono RCS 184Y
1x cubo RCS 184Y, aço
1x placa de base RCS 184Y, aço
1x anel de pressão RCS 184Y, aço
Qualidade Made in Germany
A ZF Race Engineering está há anos entre os líderes tecnológicos do desporto motorizado. O know-how combinado do topo da competição alimenta diretamente o desenvolvimento das embraiagens de competição em carbono. Processos de fabricação de última geração, os mais altos padrões de qualidade e tecnologias de motorsport tornam as embraiagens em carbono a primeira escolha para desempenho e fiabilidade máximos - em circuito, bem como em rali, fórmulas e endurance.
Aplicações
PISTA / TURISMOS
Super GT,
ELMS, DTM, STCC, NLS, TCR, GT World Challenge etc.
FÓRMULA
Formula Ford,
Formula 3, Formula 4 (RCC 115/140)
PROTÓTIPOS
Protótipos desportivos,
monolugares, IndyCar etc.
RALI
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
