Designad för att göra
skillnad
SACHS motorsportkopplingar från ZF Race Engineering har i decennier stått för högsta kvalitet inom internationell racing. Ambitionen: ständig förbättring och att flytta gränserna. Från den lättaste kopplingen i Formel 1 till beprövade tvåskiviga och flerskiviga system i WRC, DTM, NASCAR, Le Mans och Dakar Rally - ZF Motorsport-teknik är en nyckel i otaliga vinnarbilar världen över.

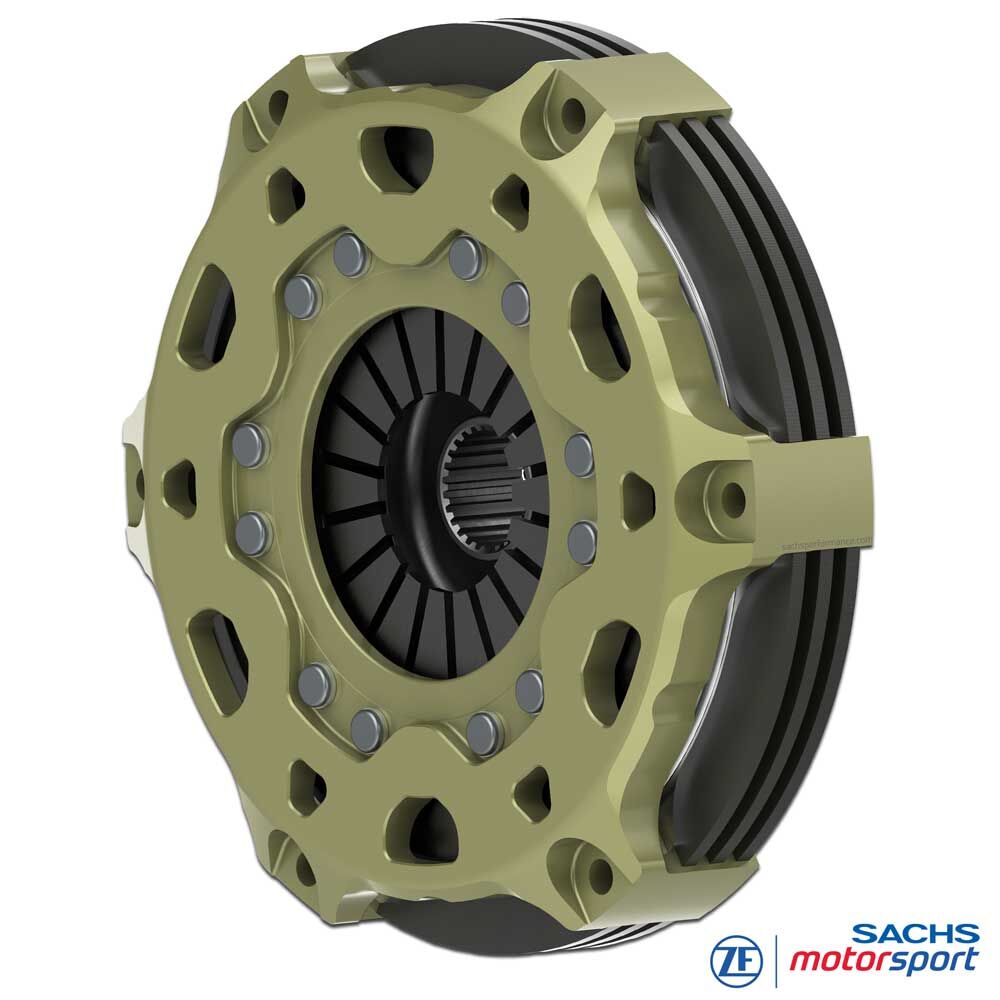

SACHS kolfiber racingkoppling
RCC 2/184
The Clutch of Competence
ZF Race Engineering erbjuder ett brett utbud av kopplingar för nästan alla motorsportklasser. SACHS kolfiberkopplingar (RCC) används från touring och rally till Formula 1. Hela ZF Motorsport-sortimentet drar nytta av toppteknik från serier som Formula 1, Super GT och WRC.
Utvecklingsfokus: minimal diameter, lågsta vikt och tröghetsmoment - kombinerat med hög temperaturtålighet och konsekvent maximal prestanda.
RCC 2/184 kolfiberkoppling uppfyller de hårda kraven i modern motorsport. Robusthet och tillförlitlighet möter kompromisslös konkurrenskraft - möjliggjort av utmärkta massa- och tröghetsegenskaper.
Beprövad i många racetransmissioner levererar RCC 2/184 hög termisk stabilitet. Detta gör racingkopplingen lämplig även utanför banan och motverkar handhavandefel pålitligt.
Fördelar
maximal värmetålighet - kolfiberkvalitet från Formel 1
mycket låg vikt och minimalt tröghetsmoment
mjuk och bekväm start
ingen slitage på svänghjulet
extrem hållbarhet - upp till 4x längre än konventionella sinter-racingkopplingar
Lägsta massa
En av kolfiberkopplingens stora styrkor är den låga massan och därmed lågt tröghetsmoment.
De är konstruerade för så låg massa som möjligt med målet att överföra motorns vridmoment till växellådan så snabbt och direkt som möjligt.
Lättning av vevpartiet som minskar tröghetsmomentet ger påtagligt bättre acceleration på låga växlar.
Snabbare acceleration
Om kopplingen t.ex. har ett tröghetsmoment (Mtm) på 0,061 kgm2 verkar detta vid en utväxling 13,4:1 (1:a växeln) på drivhjulet med 180-gånger värdet (13,42). Om Mtm räknas om till fordonsmassa ger det i 1:a växeln ca 145 kg extra massa att accelerera.
Tack vare den mycket låga trögheten i SACHS kolfiberkoppling förkortas växeltiderna markant och bilen accelererar snabbare.
Maximal livslängd
För kolfiberkopplingar finns paket med tryckplattor och shim som kompenserar för kolfiberslitage. Med dessa kompensations-tryckplattor kan kopplingen återställas till nyskick - vilket ger avsevärt längre livslängd.
Varje enhet genomgår strikta kvalitetskontroller och testas och mäts individuellt före leverans. Förspänningskraft, inbyggnadshöjd och urkopplingskaraktär dokumenteras. Även förmonterad kolfiberstapeltjocklek registreras - det bifogade dokumentet stödjer underhåll och shimming-process (kompensations-tryckplattor för renovering).
Tekniken
Tekniska data RCC 2/184
- Max motormoment [Nm]: 820
- Urkopplingsdiameter [mm]: 49
- Urkopplingskraft [N]: 4.300
- Urkopplingsväg [mm]: 5.0 + 0.5
- Massa (vikt) [kg]: 2.68
- Tröghetsmoment [kg·m²]: 0.01450
Kopplingskåpa
Höghållfast smidd aluminium, utformad för maximal styvhet vid minimal vikt. Kåpans geometri främjar effektiv värmeavledning och stabiliserar kopplingspaketets temperaturfönster. En slitstark hårdbeläggning minskar friktions- och passningsslitage och förlänger livslängden.
Material: kolfiber
Kolfiber utmärker sig i racing med hög temperaturtålighet, stabil friktion i ett brett arbetsområde och fin modulering även vid höga skivtemperaturer. Låg densitet minskar tröghet och släppt moment; god värmeledningsförmåga ger snabb temperaturstabilisering. Kolfiber/kolfiber friktionspar är skonsamma mot motgående ytor och växellådskomponenter - idealiskt för långa stints och upprepade starter.
Navprofil
RCC 184 kolfiberkopplingar levereras som kompletta enheter, anpassade till respektive växellådans ingående axel. Ytterligare splinesstorlekar och skräddarsydda lösningar för specifika fordon finns på förfrågan.
Leveransomfattning
RCS 184Y kopplingskåpa (HA184), aluminium
2 × RCS 184Y kolfiberdrivplattor
3 × RCS 184Y kolfiber tryckplattor
1x RCS 184Y nav, stål
1x RCS 184Y basplatta, stål
1x RCS 184Y tryckring, stål
Kvalitet Made in Germany
ZF Race Engineering har i många år hört till teknikledarna inom motorsport. Den samlade kunskapen från toppklasserna går direkt in i utvecklingen av kolfiberbaserade racingkopplingar. Högmoderna tillverkningsmetoder, de högsta kvalitetsstandarderna och motorsportteknik gör kolfiberkopplingarna till förstahandsvalet för maximal prestanda och driftsäkerhet - på bana liksom i rally, formel och endurance.
Användningsområden
BANA / TOURING
Super GT,
ELMS, DTM, STCC, NLS, TCR, GT World Challenge m.m.
FORMEL
Formula Ford,
Formula 3, Formula 4 (RCC 115/140)
PROTOTYPER
Sportprototyper,
formelbilsbyggen, IndyCar m.m.
RALLY
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC m.m.
