Motorsport-Centralurtrampning (CSC) - SACHS RCS

Artikelnummer: 883182.000038

Ausrückdurchmesser
CSC-Bestellnummer

428,40 EUR

inkl. 19% Moms., exkl. Frakt

Tillverkarens RRP: 464,10 EUR
(Du sparar 7.69 %, följaktligen 35,70 EUR)

Välj skattezon/leveransland

tillgänglig nu

Leveranstid: 1 - 2 Arbetsdagar

NON-EU CUSTOMERS

With your order 19% VAT will be deducted.



SACHS RCS Racing Clutch Systems

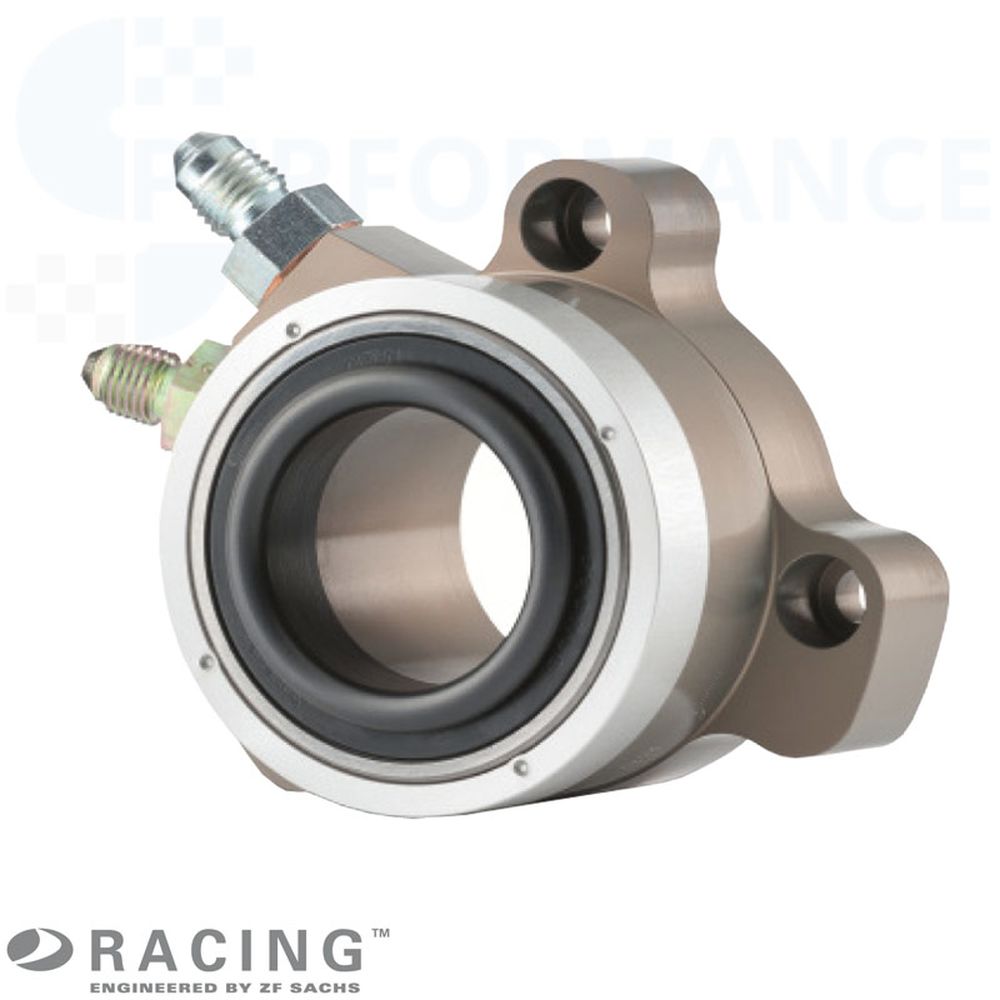

SACHS RCS-motorsporturtrampning (CSC)

SACHS erbjuder för RCS-racingkopplingar en speciellt utvecklad centralurtrampning (CSC = Concentric Slave Cylinder) för nertryckt kopplingshandhavande.

Fördelar

I syfte att uppnå högsta möjliga hållfasthet och för att förhindra läckage, är den centrala kopplingsanordningens hus tillverkat i ett enda stycke.

Lagret hos slavcylindern har konstruerats för de höga varvtalen hos racingmotorer. Rörelsediametern hos slavcylindern är speciellt anpassad till diametern hos SACHS RCS-kopplingarna och finns i tre olika diametrar: Ø 38 mm / Ø 44 mm / Ø 49 mm.

Vid utformningen av CSC har mycket vikt lagts på att noga skapa den optimala friktionen i systemet. Detta mål uppnåddes med särskilda ytbeläggningar, samt med ett tätningssystem med optimal friktion.

Racingkopplingar har i regel högre urtrampningskrafter. Det vill säga även förarens pedalkraft ökar betydligt. Den för denna koppling specialdesignade centralurtrampning har en större hydraulisk volym, vilket minskar förarens pedalkraft.

ZF SACHS RCS-slavcylindrar erbjuds med olika anslutningsgeometrier och i två arbetsområden (slaglängd).



Översikt varianter RCS-slavcylindrar

  • A: Delkrets anslutningshål
  • B/C/D: Vinkel anslutningshål
  • E: Diameter urtrampning
  • F: Diameter anslutningshål
  • K: Diameter centrering
  • X: CSC i indraget tillstånd
  • Y: CSC i utdraget tillstånd


Tekniken i detalj.

Geometri

ArtikelnummerA
(mm)
B
(° )
C
(° )
D
(° )
E
(mm)
F
(mm)
K
(mm)
X
(mm)
Y
(mm)
Hub
Stroke
88 3182 000 0337433,51097386,658,9946,561,515 mm
88 3182 000 0347670580387262,6546,561,515 mm
88 3182 000 0357433,51097446,658,9946,561,515 mm
88 3182 000 0367670580447,262,6546,561,515 mm
88 3182 000 0377433,51097496,658,99476215 mm
88 3182 000 0387670580497,262,65476215 mm
88 3182 000 0727433,51097386,658,99506215 mm
88 3182 000 0477433,51097386,658,9943,355,312 mm
88 3182 000 0487670580387,262,6543,355,312 mm
88 3182 000 0497433,51097446,658,9943,355,312 mm
88 3182 000 0507670580447,262,6543,355,812 mm
88 3182 000 0517433,51097496,658,9943,855,812 mm
88 3182 000 0527670580497,262,6543,855,812 mm
88 3182 000 0627670580497,262,543,855,812 mm
Kontur för
  • 883182 000033
  • 883182 000035
  • 883182 000037
  • 883182 000047
  • 883182 000049
  • 883182 000051
  • 883182 000072
Kontur för
  • 883182 000034
  • 883182 000036
  • 883182 000038
  • 883182 000048
  • 883182 000050
  • 883182 000052
  • 883182 000062
