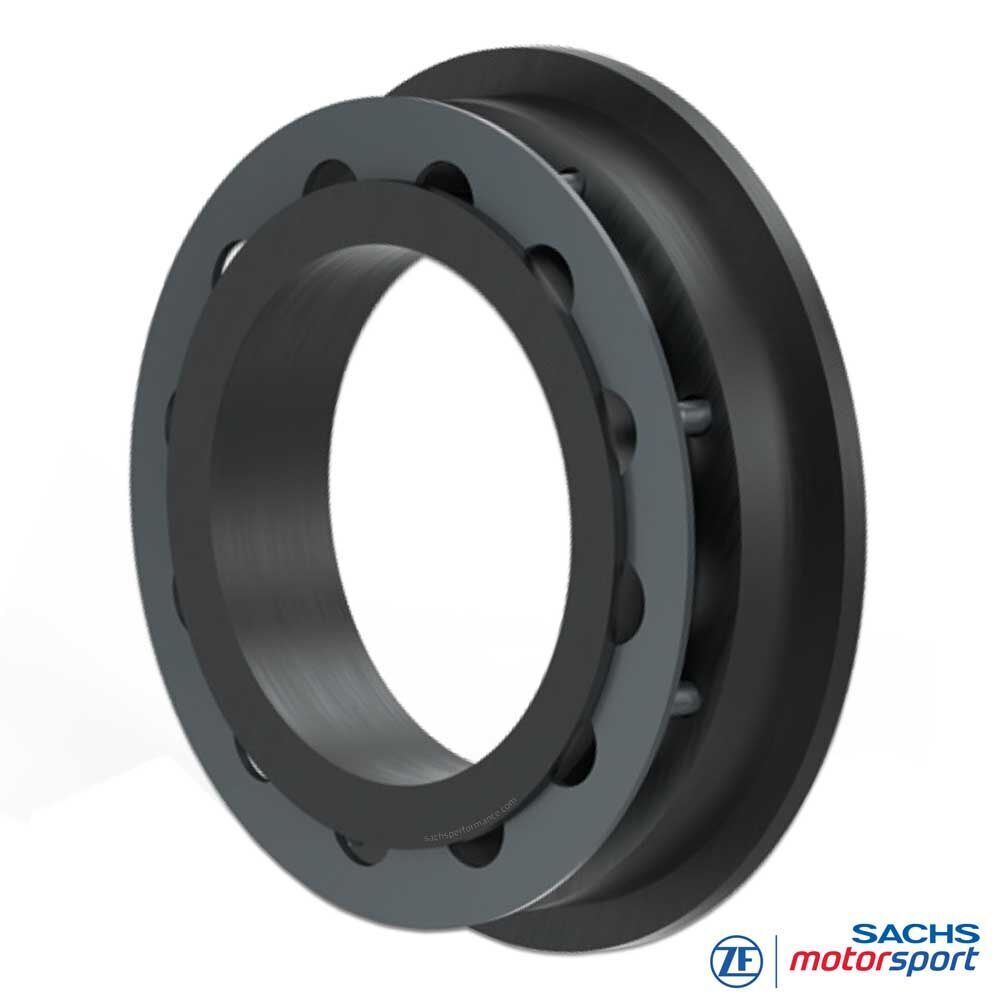

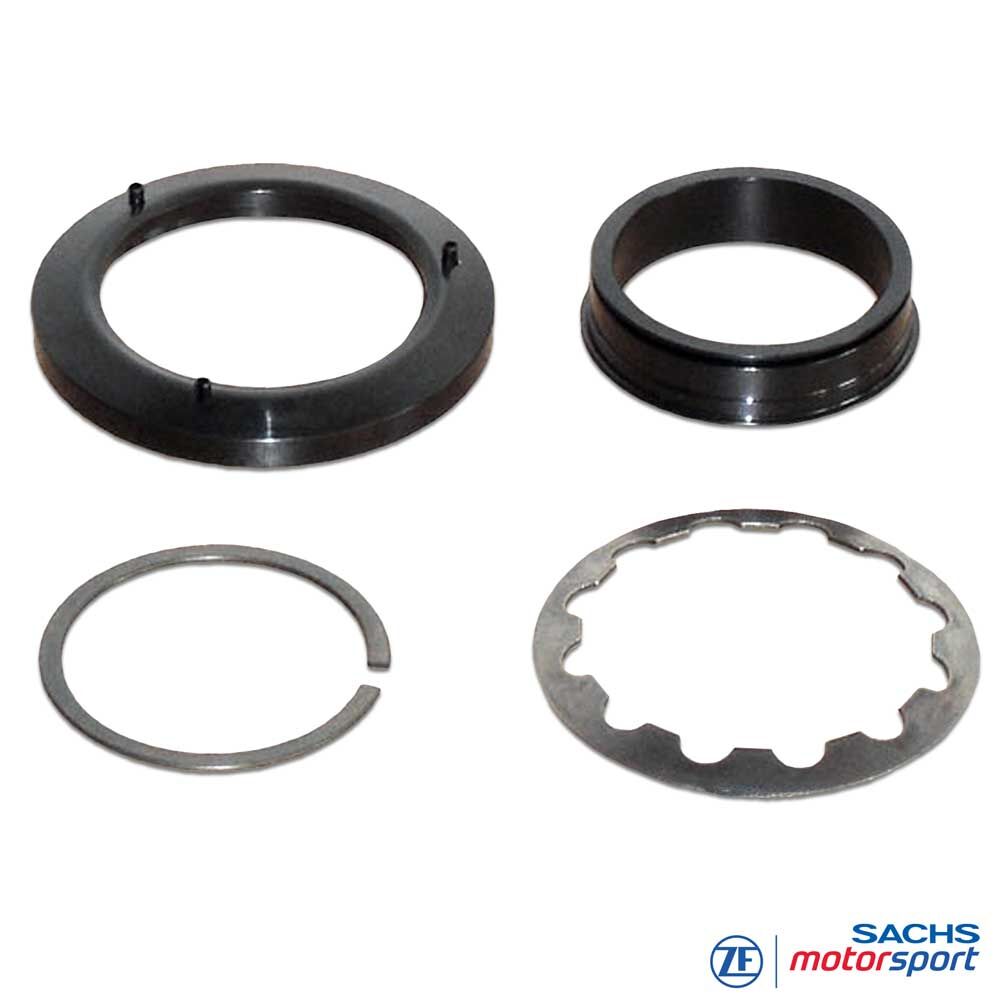

Anel de desengate SACHS RCS 140 003074000343
Anel de desengate da embraiagem para ajuste axial do rolamento de desembraiagem e da embraiagem de competição
As embraiagens de competição SACHS RCS da ZF Motorsport não são concebidas para um veículo específico e têm de ser adaptadas ao espaço de montagem disponível no respetivo veículo. Os anéis de desengate servem para ajustar corretamente a posição axial do rolamento de desembraiagem ou do cilindro escravo da embraiagem em relação à mola de diafragma da embraiagem de competição.
O anel de desengate é montado na mola de diafragma do lado de acionamento da embraiagem SACHS RCS 140. Permite utilizar um rolamento de desembraiagem ou cilindro escravo com superfície de contacto plana e é especialmente relevante quando é utilizado um rolamento de desembraiagem de origem com superfície de contacto plana.
Versão
Sistema: embraiagem de competição SACHS RCS
Componente: anel de desengate 003074000343
Adequado para: tampas de embraiagem SACHS RCS 140 com 2 molas de diafragma
Função: ajuste axial da posição do rolamento de desembraiagem ou do cilindro escravo da embraiagem
Superfície de contacto: adequada para rolamentos de desembraiagem e cilindros escravos com superfície de contacto plana
Diâmetro de apoio da mola de diafragma: Ø 49 mm
Espessura nominal A: 5,0 mm a 15,0 mm
Nota: a seleção é feita de acordo com a posição axial necessária, versão da embraiagem, rolamento de desembraiagem, cilindro escravo da embraiagem, volante do motor, caixa de velocidades e espaço de montagem disponível.
Vantagens
Ajuste axial direcionado do rolamento de desembraiagem ou do cilindro escravo da embraiagem
Adequado para embraiagens de competição SACHS RCS 140 com 2 molas de diafragma
Permite utilizar rolamentos de desembraiagem com superfície de contacto plana
Importante com rolamentos de desembraiagem de origem com superfície de contacto plana
Diferentes espessuras nominais para adaptação à embraiagem, volante do motor e caixa de velocidades
Ajuda a obter uma posição definida do rolamento e acionamento da embraiagem reproduzível
Técnica
Anel de desengate & posição do rolamento
Função: O anel de desengate 003074000343 altera a posição axial de apoio do rolamento de desembraiagem em relação à mola de diafragma. Assim, a embraiagem de competição SACHS RCS 140 pode ser adaptada ao espaço de montagem disponível no veículo.
Aplicação: O anel é montado na mola de diafragma do lado de acionamento da embraiagem e forma uma superfície de contacto definida para rolamentos de desembraiagem ou cilindros escravos da embraiagem com superfície de contacto plana.
Espessura nominal A: A cota A descreve a espessura nominal do anel de desengate. Para esta versão RCS 140, estão disponíveis diferentes alturas de 5,0 mm a 15,0 mm.
Compatibilidade: Os anéis de desengate destinam-se a tampas de embraiagem SACHS RCS 140 com 2 molas de diafragma e diâmetro de apoio da mola de diafragma Ø 49 mm.
Configuração: Antes da montagem, embraiagem, volante do motor, caixa de velocidades, rolamento de desembraiagem, sistema de acionamento e espaço disponível devem ser medidos em conjunto.
Geometria & dimensões
Espessura nominal A
O desenho técnico mostra a posição do anel de desengate 003074000343 na mola de diafragma da embraiagem SACHS RCS. A dimensão decisiva é a espessura nominal A, com a qual se ajusta a posição axial da superfície de contacto para o acionamento da embraiagem.
A: espessura nominal do anel de desengate
Ø 49 mm: diâmetro de apoio da mola de diafragma das tampas de embraiagem compatíveis
Superfície de contacto: apoio plano para rolamento de desembraiagem ou cilindro escravo da embraiagem
A espessura nominal correta é selecionada de acordo com a altura de montagem, a posição do rolamento e o curso de trabalho do sistema de desembraiagem.
Tampas de embraiagem RCS compatíveis
RCS 140 com 2 molas de diafragma
| 00 3072 000 097 | 00 3072 000 166 | 00 3072 000 170 |
| 00 3072 000 289 | 00 3072 000 290 | 00 3072 000 291 |
Nota: antes da montagem, a versão da embraiagem, a disposição das molas de diafragma, o diâmetro de apoio da mola de diafragma, o rolamento de desembraiagem, o cilindro escravo da embraiagem e a altura de montagem devem ser verificados tecnicamente.
Notas de montagem
Montagem & configuração
Medição: Antes da montagem, embraiagem, volante do motor, caixa de velocidades, rolamento de desembraiagem e sistema de acionamento devem ser medidos em conjunto. A espessura nominal A deve corresponder à posição axial necessária do rolamento de desembraiagem.
Superfície de contacto: O anel de desengate é especialmente relevante quando se utiliza um rolamento de desembraiagem ou cilindro escravo da embraiagem com superfície de contacto plana.
Curso de trabalho: Depois de selecionado o anel de desengate, é necessário verificar o curso de trabalho restante do sistema de desembraiagem. O rolamento de desembraiagem não deve ficar permanentemente pré-carregado nem chegar mecanicamente ao batente durante o funcionamento.
Compatibilidade: O anel de desengate indicado 003074000343 destina-se a tampas de embraiagem ZF SACHS RCS 140 com 2 molas de diafragma e diâmetro de apoio da mola de diafragma Ø 49 mm.
Montagem: O anel de desengate deve ser posicionado corretamente na mola de diafragma e fixado de acordo com as especificações técnicas. Superfícies de contacto, parafusos, folga e concentricidade devem ser verificados antes da utilização.
Controlo: Em caso de desgaste, acionamento irregular, ruídos ou curso de pedal incoerente, todo o sistema de acionamento deve ser avaliado em conjunto com a embraiagem, o anel de desengate e o rolamento.
